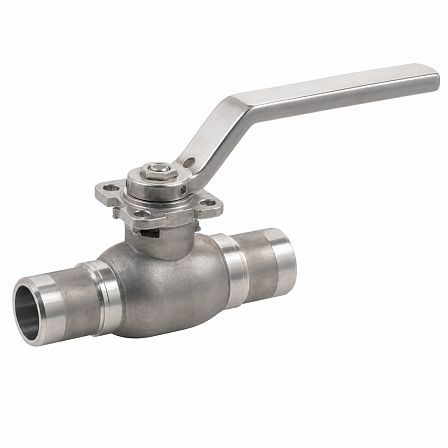

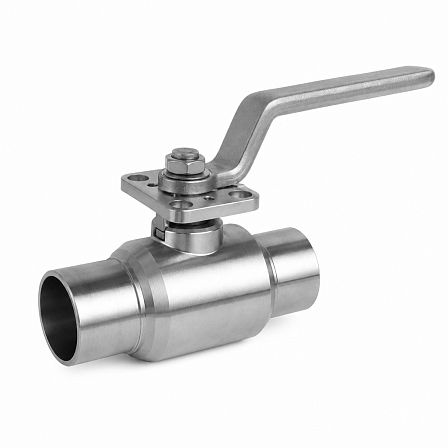

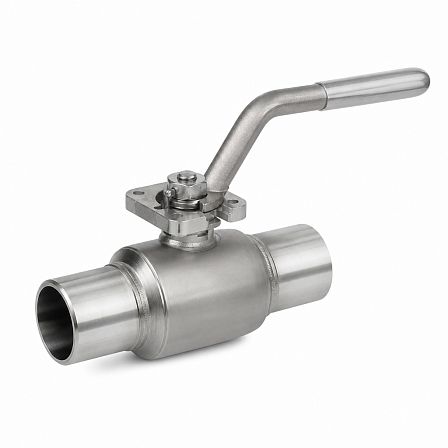

Кран шаровой БИВАЛ, BV17, DN 32, PN 63, нерж. сталь 08Х18Н10, полнопроходной, сварка/сварка, ISO-фланец F05/F07, BL11B744837
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой БИВАЛ BV17, артикул BL11B744837, — двухходовой полнопроходной запорный кран DN 32 с приварным присоединением сварка/сварка. Номинальное давление — PN 63 (6,3 МПа); корпус изготовлен из нержавеющей стали 08Х18Н10. Кран оснащен монтажным ISO-фланцем F05/F07 для установки привода.
Конструкция и назначение
Кран относится к серии BV17 и предназначен для перекрытия потока рабочей среды в трубопроводе. Полнопроходное исполнение сохраняет проходное сечение DN 32 и снижает местное гидравлическое сопротивление. Конструкция корпуса — трехсоставная, разборная; это обеспечивает доступ к внутренним уплотнительным элементам при техническом обслуживании.
Основные параметры
- Серия: BV17.
- Тип арматуры: шаровой кран, двухходовой.
- Условный проход: DN 32.
- Номинальное давление: PN 63, или 6,3 МПа.
- Исполнение прохода: полнопроходное.
- Присоединение к трубопроводу: сварка/сварка.
- Материал корпуса: нержавеющая сталь 08Х18Н10.
- Монтажная площадка под привод: ISO-фланец F05/F07.
- Артикул: BL11B744837.
Присоединение и привод
Патрубки крана предназначены для приварки к трубопроводу. ISO-фланец F05/F07 позволяет установить пневматический или электрический привод, а также редуктор либо устройство сигнализации положения. Исполнение с ISO-фланцем применяется при необходимости дистанционного управления запорной арматурой.
Уплотнения и рабочие среды
В конструкции кранов серии BV17 используются седловые уплотнения на основе PTFE с графитом и уплотнения штока из PTFE. Арматура данной серии применяется в системах водоснабжения, пожаротушения, пароконденсатных системах, при транспортировке топлива, а также на отдельных слабоагрессивных средах. Возможность применения на конкретной химической среде должна определяться по ее составу, температуре и давлению.
Монтаж
При сварном монтаже кран необходимо предварительно разобрать перед приваркой патрубков к трубопроводу. После окончания сварочных работ и охлаждения соединений кран собирают обратно. Это исключает воздействие сварочного нагрева на уплотнения и внутренние детали.
