Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой СМАРТРИР, BV17, DN32, PN63, dP 16 бар, эл/привод QD2.1, 220В, сварной, нерж. ст., GC01P693285
-30%

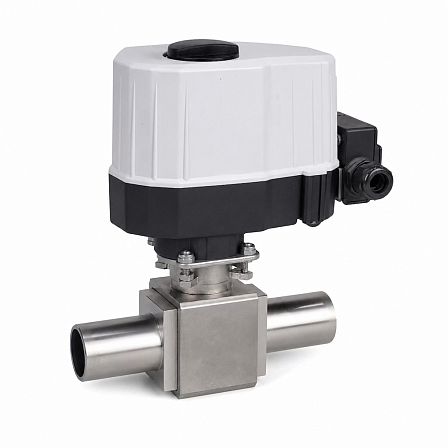

Кран шаровой СМАРТРИР, BV17, DN32, PN63, dP 16 бар, эл/привод QD2.1, 220В, сварной, нерж. ст., GC01P693285
АРТ: GC01P693285
-30%

Кран шаровой СМАРТРИР, BV17, DN32, PN63, dP 16 бар, эл/привод QD2.1, 220В, сварной, нерж. ст., GC01P693285

АРТ: GC01P693285
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Электропривод
СМАРТГИР
-30%
65 832.80 ₽
46 082.96 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
  • Описание
  • Характеристики
  • Документация
Описание

Кран шаровой СМАРТГИР BV17 DN32 PN63 — полнопроходная запорная арматура из нержавеющей стали с приварным присоединением и электроприводом QD2.1 на напряжение 220 В. Номинальный диаметр крана — DN32, номинальное давление — PN63, расчетный перепад давления для привода — до 16 бар.

Конструкция и назначение

Кран относится к двухходовой серии BV17. Конструкция корпуса трехсоставная, полнопроходная; она предусматривает возможность технического обслуживания арматуры. Кран предназначен для работы в качестве запорного устройства на трубопроводе.

Присоединение к трубопроводу

Исполнение — сварное, с патрубками под приварку с обеих сторон. Номинальный проход DN32 соответствует условному диаметру 32 мм. Для установки электропривода предусмотрен ISO-фланец F05/F07.

Рабочее давление и температурный диапазон

Номинальное давление корпуса — PN63, или 6,3 МПа. Для кранов BV17 типоразмеров DN8–DN50 установлен диапазон рабочих температур от −60 до +200 °C. Указанный в исполнении перепад давления dP 16 бар относится к условиям подбора электропривода.

Материалы

Корпус и патрубки изготовлены из нержавеющей стали; для исполнения DN32 PN63 с соединением сварка/сварка указан корпус из AISI 316. Шток и шар выполнены из нержавеющей стали, уплотнения штока — PTFE, седла шара — PTFE с графитовым наполнителем.

Электропривод

На кране установлен неполнооборотный электропривод СМАРТГИР QD2.1 с питанием 220 В переменного тока. Привод предназначен для автоматизированного поворота запорной арматуры на 90° и может использоваться для дистанционного управления положением «открыто/закрыто». Серия QD2 оснащается ручным дублером, механическим ограничителем поворота, концевыми выключателями и защитой от перегрева.

Применение

Арматура серии BV17 применяется в системах водоснабжения, пожаротушения, пароконденсатных системах, линиях транспортировки топлива, а также на трубопроводах со слабыми кислотами и щелочами. Возможна эксплуатация в технологических системах пищевой промышленности.

Основные параметры

  • Серия крана: BV17;
  • Тип: шаровой, двухходовой, полнопроходный;
  • Номинальный диаметр: DN32;
  • Номинальное давление: PN63 (6,3 МПа);
  • Допустимый перепад давления для выбранного привода: 16 бар;
  • Присоединение: сварка/сварка;
  • Материал корпуса: нержавеющая сталь AISI 316;
  • Уплотнение: PTFE, седла шара — PTFE с графитовым наполнителем;
  • Электропривод: СМАРТГИР QD2.1;
  • Питание привода: 220 В переменного тока;
  • Артикул: GC01P693285.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Материал
Нержавеющие
Диаметр, (мм, дюйм)
32 (1 1/4)
Давление, бар
63
Максимальная рабочая температура t max, °C
220
Присоединение
Приварные
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
GC01P693285
Объём одной штуки, м³
0.00301
Вес (кг)
4.1
Длина (мм)
155
Ширина (мм)
105
Высота (мм)
185
