Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой СМАРТРИР, BV17, DN8, PN63, dP 16 бар, эл/привод QD1.1, 220В, сварной, нерж. ст., GC01Q730850

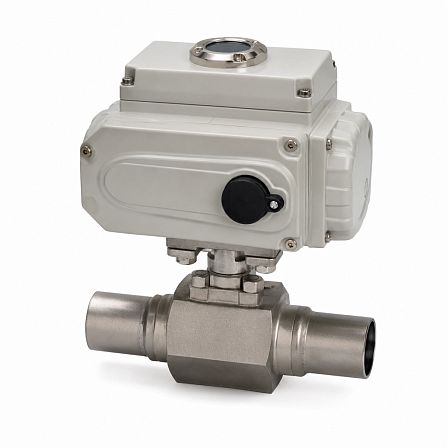

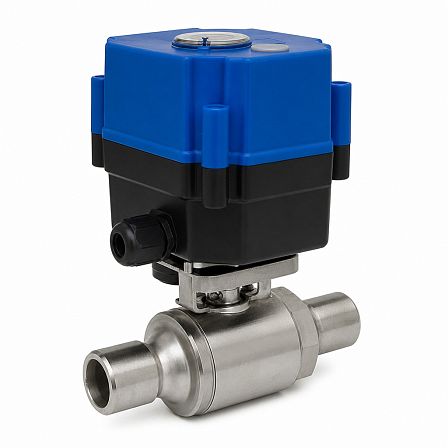

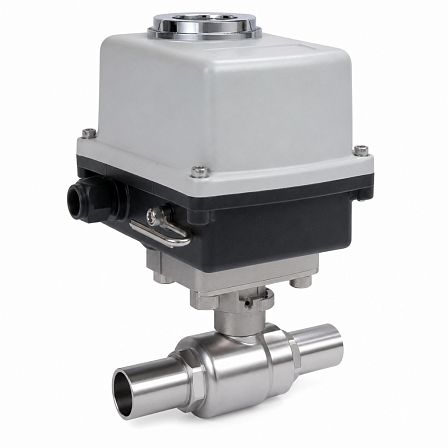

Кран шаровой СМАРТРИР, BV17, DN8, PN63, dP 16 бар, эл/привод QD1.1, 220В, сварной, нерж. ст., GC01Q730850
АРТ: GC01Q730850

Кран шаровой СМАРТРИР, BV17, DN8, PN63, dP 16 бар, эл/привод QD1.1, 220В, сварной, нерж. ст., GC01Q730850

АРТ: GC01Q730850
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
-30%
27 196.78 ₽
19 037.75 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Шаровой кран СМАРТГИР BV17, DN8, PN63, предназначен для автоматического перекрытия потока в трубопроводе. Исполнение: сварное присоединение, корпус из нержавеющей стали, электропривод QD1.1 с питанием 220 В; допустимый перепад давления dP — до 16 бар.

Конструкция и назначение
Изделие представляет собой двухходовой полнопроходной шаровой кран серии BV17 с четвертьоборотным электроприводом СМАРТГИР QD1.1. Электропривод обеспечивает дистанционное открытие и закрытие запорного органа поворотом шара на 90°.

Основные параметры

  • Серия крана: BV17.
  • Номинальный диаметр: DN8.
  • Номинальное давление: PN63, или 6,3 МПа.
  • Допустимый перепад давления: dP 16 бар.
  • Тип присоединения: сварное с обеих сторон.
  • Материал корпуса: нержавеющая сталь.
  • Тип прохода: полнопроходной.
  • Тип арматуры: двухходовой шаровой кран.
  • Управление: электрическое.
  • Модель электропривода: СМАРТГИР QD1.1.
  • Напряжение питания привода: 220 В переменного тока.
  • Артикул: GC01Q730850.

Материалы проточной части
Для кранов BV17 из нержавеющей стали применяются корпус и патрубки из коррозионностойкой стали типа CF8M, шар и шток из стали типа 316. Седловые уплотнения выполнены из PTFE с графитовым наполнением, уплотнения штока — из PTFE. Такая конструкция рассчитана на работу с водой, паром, конденсатом, топливом, сжатыми газами, спиртами, а также слабыми кислотами и щелочами с учетом совместимости материалов со средой.

Рабочие условия
Для шаровых кранов BV17 DN8–50 заявлен температурный диапазон рабочей среды от −60 до +200 °C. Номинальное давление PN63 относится к корпусу крана; фактические допустимые параметры должны определяться с учетом температуры среды, перепада давления 16 бар и характеристик установленного электропривода.

Монтаж
Кран имеет приварное исполнение. Перед сваркой патрубков с трубопроводом корпус крана необходимо разобрать, после завершения сварочных работ — собрать. Это исключает воздействие сварочного нагрева на седловые и штоковые уплотнения.

Особенности применения
Трехсоставная разборная конструкция корпуса позволяет выполнять обслуживание запорной части и замену уплотнений без демонтажа приваренных патрубков из трубопровода. Кран применяется как запорная арматура; для регулирования расхода в промежуточных положениях не предназначен.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Максимально допустимый перепад давления, Бар
DP 16 бар
Материал
Нержавеющие
Диаметр, (мм, дюйм)
8 (1/4)
Давление, бар
63
Максимальная рабочая температура t max, °C
200
Присоединение
Приварные
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
GC01Q730850
Объём одной штуки, м³
0.00182
Вес (кг)
2.1
Длина (мм)
120
Ширина (мм)
95
Высота (мм)
160
