Кран шаровой СМАРТРИР, BV17, DN20, PN63, dP 16 бар, эл/привод QD2.1, 220В, сварной, нерж. ст., GC01P693282
АРТ: GC01P693282

Кран шаровой СМАРТРИР, BV17, DN20, PN63, dP 16 бар, эл/привод QD2.1, 220В, сварной, нерж. ст., GC01P693282

АРТ: GC01P693282
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Электропривод
-30%
60 149.80 ₽
42 104.86 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

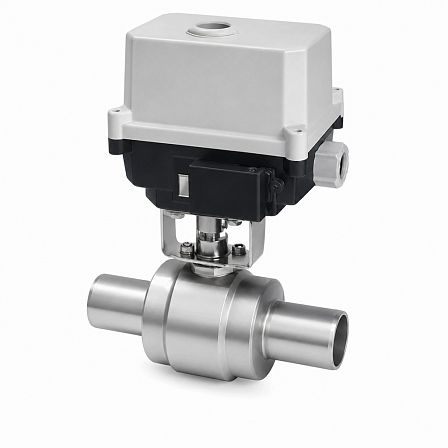

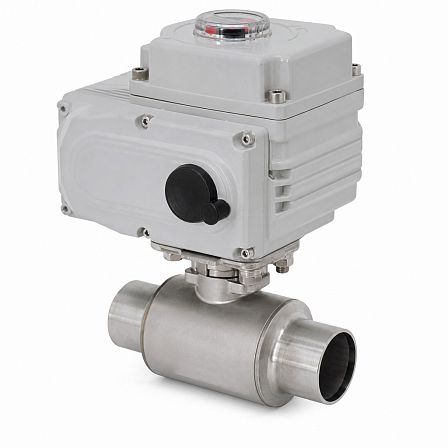

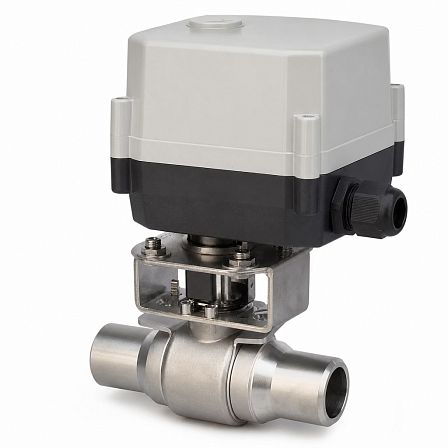

Кран шаровой СМАРТГИР BV17 GC01P693282 — двухходовая полнопроходная запорная арматура из нержавеющей стали с присоединением под сварку, условным проходом DN20 и номинальным давлением PN63. Кран укомплектован электрическим четвертьоборотным приводом СМАРТГИР QD2.1 с питанием 220 В; указанное допустимое значение перепада давления dP составляет 16 бар.

Конструкция и назначение. Кран серии BV17 предназначен для перекрытия потока рабочей среды в трубопроводе. Шаровой запорный элемент обеспечивает поворотное управление на 90°, а полнопроходная конструкция сохраняет проходное сечение трубопровода. Корпус выполнен в составном исполнении, допускающем техническое обслуживание арматуры.

Основные параметры.

  • Серия крана: BV17.
  • Тип: шаровой, двухходовой, полнопроходной.
  • Условный проход: DN20.
  • Номинальное давление: PN63, или 6,3 МПа.
  • Допустимый перепад давления: dP 16 бар.
  • Присоединение к трубопроводу: сварка/сварка.
  • Материал корпуса: нержавеющая сталь.
  • Артикул: GC01P693282.

Присоединение. Исполнение с патрубками под сварку рассчитано на неразъемное подключение к трубопроводу. Для типоразмера BV17 DN20 PN63 доступно сварное исполнение с ISO-фланцем для монтажа привода.

Электрический привод. На кран установлен электропривод СМАРТГИР QD2.1 с питанием от однофазной сети 220 В. Приводы серии QD2 относятся к четвертьоборотным и применяются для дистанционного управления запорной и регулирующей арматурой. Базовое исполнение серии предусматривает степень защиты корпуса IP67, срабатывание по конечному положению, крутящему моменту и перегреву двигателя.

Рабочие среды. Арматура BV17 применяется на линиях воды, пара, конденсата, сжатого воздуха, инертных газов, светлых углеводородов и в системах перекачки топлива. Применение на кислотных и щелочных средах требует проверки химической совместимости материалов крана с рабочей средой, ее концентрацией и температурой.

Особенности эксплуатации. Кран используется как запорное устройство; его положение задается электроприводом в состояниях «открыто» и «закрыто». Монтаж, настройку конечных положений и подключение привода следует выполнять при снятом напряжении с учетом параметров конкретной трубопроводной системы.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Максимально допустимый перепад давления, Бар
DP 16 бар
Материал
Нержавеющие
Диаметр, (мм, дюйм)
20 (3/4)
Давление, бар
63
Максимальная рабочая температура t max, °C
220
Присоединение
Приварные
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год
Артикул
GC01P693282
Объём одной штуки, м³
0.0021
Вес (кг)
2.6
Длина (мм)
130
Ширина (мм)
95
Высота (мм)
170
