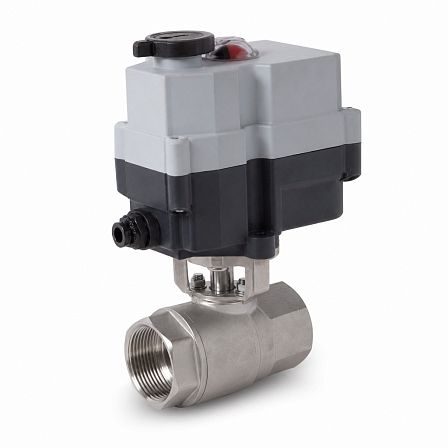

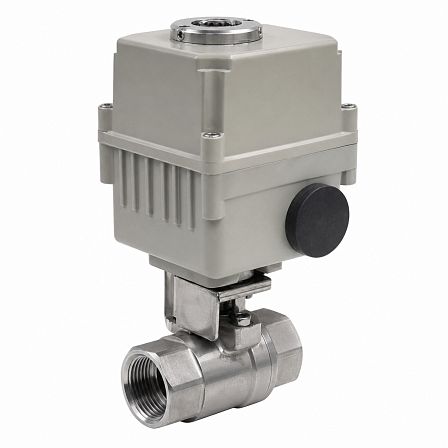

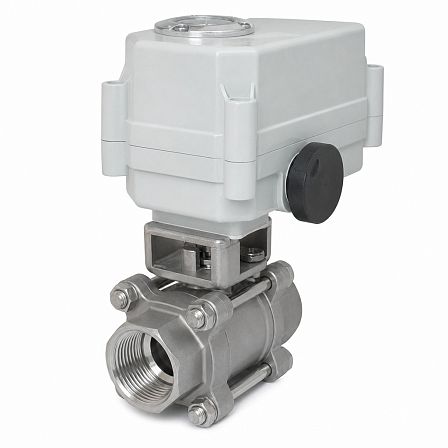

Кран шаровой СМАРТРИР, BV17, DN20, PN63, dP 16 бар, эл/привод QD1.1, 220В, муфтовый, нерж. ст., GC01Q730840
АРТ: GC01Q730840

Кран шаровой СМАРТРИР, BV17, DN20, PN63, dP 16 бар, эл/привод QD1.1, 220В, муфтовый, нерж. ст., GC01Q730840

АРТ: GC01Q730840
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
-30%
28 236.45 ₽
19 765.51 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Шаровой кран ADL серии BV17 с электроприводом СМАРТГИР QD1.1 предназначен для дистанционного перекрытия потока в трубопроводах. Исполнение: DN20, PN63, муфтовое присоединение, корпус из нержавеющей стали, электропитание привода 220 В; допустимый перепад давления dP — до 16 бар.

Конструкция и назначение

Кран относится к двухходовой запорной арматуре с полнопроходным шаровым затвором. Трёхсоставная конструкция корпуса предусматривает возможность технического обслуживания и замены уплотнительных элементов. Кран рассчитан на работу в положениях «открыто» и «закрыто».

Основные параметры

  • Серия крана: BV17.
  • Номинальный диаметр: DN20.
  • Номинальное давление: PN63 — до 6,3 МПа.
  • Допустимый перепад давления: dP 16 бар.
  • Тип прохода: полнопроходной.
  • Тип крана: двухходовой шаровой.
  • Присоединение: муфтовое резьбовое.
  • Привод: электрический СМАРТГИР QD1.1.
  • Напряжение питания привода: 220 В переменного тока.

Материалы проточной части

Корпус и присоединительные патрубки выполнены из нержавеющей стали CF8M, соответствующей стали типа 316. Шар и шток изготовлены из нержавеющей стали 316. Уплотнения штока выполнены из PTFE; седла шара — из PTFE с графитовым наполнителем. Материалы арматуры рассчитаны на контакт с водой, паром, воздухом, нейтральными жидкостями, отдельными слабоагрессивными и пищевыми средами.

Резьбовое присоединение

Муфтовое исполнение предназначено для монтажа на резьбовой трубопровод. Для кранов BV17 DN20 используется внутреннее трубное резьбовое присоединение BSP по ГОСТ 6357-81. Условный проход крана составляет 20 мм, коэффициент пропускной способности Kvs — 38 м³/ч.

Электропривод

Электропривод СМАРТГИР серии QD1 является четвертьоборотным приводом для управления запорной арматурой. Привод поворачивает шток шарового крана на 90° и обеспечивает дистанционное открытие или закрытие прохода. Исполнение QD1.1 применяется с однофазным питанием 220 В, 50 Гц.

Рабочие условия

Для резьбового крана BV17 DN8–50 диапазон рабочей температуры составляет от −60 до +200 °C; допустимое давление зависит от температуры рабочей среды. Электропривод серии QD1.1 рассчитан на применение при температуре окружающей среды от −20 до +70 °C.

Область применения

Кран может использоваться в системах водоснабжения, пожаротушения, пароконденсатных системах, на трубопроводах транспортировки топлива, а также при работе со слабыми кислотами и щелочами. Возможность применения для конкретной среды следует определять с учётом её температуры, давления и химической совместимости с материалами крана.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Максимально допустимый перепад давления, Бар
DP 16 бар
Материал
Нержавеющие
Диаметр, (мм, дюйм)
20 (3/4)
Давление, бар
63
Максимальная рабочая температура t max, °C
220
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
GC01Q730840
Объём одной штуки, м³
0.0021
Вес (кг)
2.6
Длина (мм)
130
Ширина (мм)
95
Высота (мм)
170
