Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой СМАРТРИР, BV17, DN25, PN63, dP 16 бар, эл/привод QD2.1, 220В, муфтовый, нерж. ст., GC01P693267
-30%

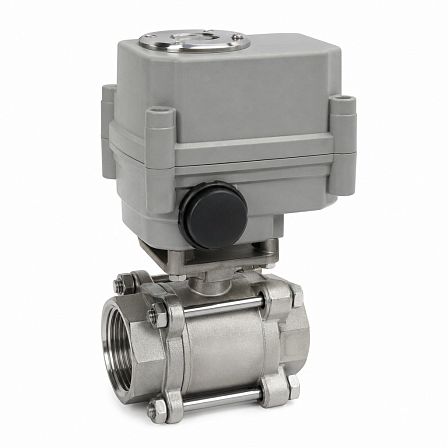

Кран шаровой СМАРТРИР, BV17, DN25, PN63, dP 16 бар, эл/привод QD2.1, 220В, муфтовый, нерж. ст., GC01P693267
АРТ: GC01P693267
-30%

Кран шаровой СМАРТРИР, BV17, DN25, PN63, dP 16 бар, эл/привод QD2.1, 220В, муфтовый, нерж. ст., GC01P693267

АРТ: GC01P693267
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Электропривод
СМАРТГИР
-30%
61 061.76 ₽
42 743.23 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой серии BV17 DN25 PN63 с муфтовым присоединением предназначен для перекрытия потока в трубопроводах. Изделие имеет корпус из нержавеющей стали, полнопроходную двухходовую конструкцию и комплектуется четвертьоборотным электроприводом СМАРТГИР QD2.1 с питанием 220 В; подбор привода выполнен для перепада давления до 16 бар.

Конструкция и назначение
Кран относится к шаровой запорной арматуре серии BV17. Полнопроходное исполнение обеспечивает проход рабочей среды без сужения относительно условного диаметра DN25. Конструкция крана — двухходовая, трёхсоставная, что допускает проведение технического обслуживания с заменой уплотнений.

Основные параметры

  • Условный проход: DN25.
  • Номинальное давление: PN63, или 63 бар.
  • Максимальный перепад давления для подбора электропривода: dP 16 бар.
  • Присоединение к трубопроводу: муфтовое, резьба/резьба.
  • Тип прохода: полнопроходной.
  • Тип крана: двухходовой.
  • Коэффициент пропускной способности Kvs для DN25: 60 м³/ч.

Материалы
Корпус и присоединительные патрубки выполнены из нержавеющей стали CF8M. Шар и шток изготовлены из нержавеющей стали AISI 316. Уплотнение седла шара — PTFE с графитом; уплотнения штока выполнены из PTFE. Материалы рассчитаны на работу с водой, воздухом, паром, нейтральными, слабоагрессивными и пищевыми средами.

Рабочие условия
Для кранов BV17 DN25 допускается температура рабочей среды от −60 до +220 °C. Номинальное давление PN63 относится к исполнению с резьбовым присоединением; допустимые параметры должны уточняться с учётом температуры среды по диаграмме «температура—давление».

Электропривод
Кран укомплектован четвертьоборотным электроприводом СМАРТГИР серии QD2.1 с питанием 220 В переменного тока. Привод предназначен для дистанционного открытия и закрытия шаровой арматуры с поворотом на 90°. В стандартной комплектации приводов серии QD2 предусмотрены концевые выключатели положения «открыто/закрыто», ручной дублёр, механический ограничитель поворота, защита от перегрева, моментные выключатели и нагревательный элемент для предотвращения образования конденсата.

Монтаж
Муфтовое исполнение предназначено для установки на трубопровод с ответной резьбой. Кран оснащается ISO-фланцем для присоединения электропривода. Перед монтажом следует проверить соответствие резьбы, рабочей среды, давления и температуры условиям эксплуатации.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Максимальный перепад давления, Бар
DP 16 бар
Материал
Нержавеющие
Диаметр, (мм, дюйм)
25 (1)
Давление, бар
63
Максимальная рабочая температура t max, °C
200
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
GC01P693267
Объём одной штуки, м³
0.00245
Вес (кг)
3.2
Длина (мм)
140
Ширина (мм)
100
Высота (мм)
175
