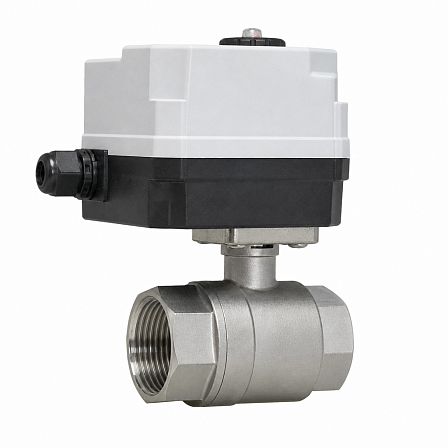

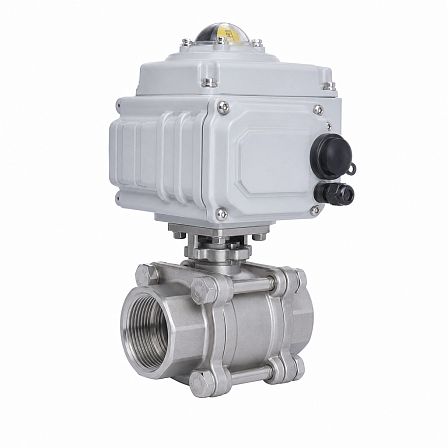

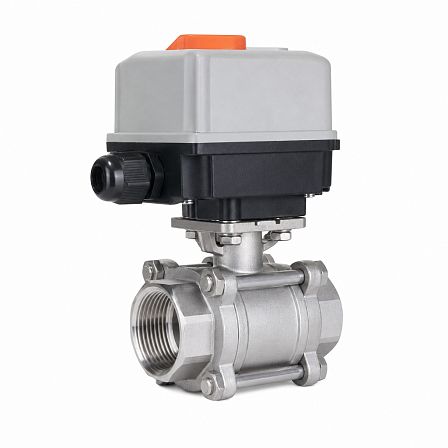

Кран шаровой СМАРТРИР, BV17, DN40, PN63, dP 16 бар, эл/привод QD2.1, 220В, муфтовый, нерж. ст., GC01P693269
АРТ: GC01P693269

Кран шаровой СМАРТРИР, BV17, DN40, PN63, dP 16 бар, эл/привод QD2.1, 220В, муфтовый, нерж. ст., GC01P693269

АРТ: GC01P693269
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
-30%
68 289.95 ₽
47 802.96 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой СМАРТГИР BV17 DN40 PN63 с электроприводом QD2.1 предназначен для дистанционного перекрытия потока в трубопроводе. Исполнение — двухходовое, полнопроходное, муфтовое; корпус выполнен из нержавеющей стали. Номинальный диаметр DN40, номинальное давление PN63, допустимый перепад давления dP 16 бар, питание электропривода — 220 В.

Конструкция и присоединение

Изделие построено на базе шарового крана серии BV17 с ISO-фланцем для установки привода. Кран имеет трёхсоставную конструкцию, позволяющую выполнять обслуживание внутренних элементов без замены всего узла. Муфтовое присоединение выполнено с внутренней трубной резьбой.

Основные параметры крана

  • Серия: BV17.
  • Тип: двухходовой шаровой кран.
  • Номинальный диаметр: DN40.
  • Номинальное давление: PN63 — до 6,3 МПа.
  • Допустимый перепад давления: dP 16 бар.
  • Проходное исполнение: полнопроходное.
  • Присоединение: муфтовое, резьба/резьба.
  • Монтажный фланец: ISO F05/F07.

Материалы проточной части

Корпус и патрубки крана изготовлены из коррозионностойкой стали CF8M. Шар и шток выполнены из стали F316. Седловые уплотнения и уплотнение штока изготовлены из PTFE. Материалы рассчитаны на работу с водой, паром, конденсатом, топливом, сжатым воздухом, инертными газами, а также с отдельными слабыми кислотами и щелочами при проверке совместимости рабочей среды.

Электропривод

На кран установлен четвертьоборотный электрический привод СМАРТГИР серии QD2.1 с питанием 220 В переменного тока. Привод предназначен для поворота запорного органа на 90° и управления положениями «открыто» и «закрыто». Серия QD2.1 предусматривает концевое отключение, отключение по моменту и защиту двигателя от перегрева.

Условия эксплуатации привода

Электроприводы СМАРТГИР QD2 имеют степень защиты корпуса IP67 и стандартное температурное исполнение для окружающей среды от −20 до +70 °C. Режим работы электродвигателя — S2, 10 минут. Привод применяется для автоматизации запорной и регулирующей трубопроводной арматуры.

Применение

Кран используется в системах водоснабжения, пожаротушения, пароконденсатных линиях, системах транспортировки топлива и технологических трубопроводах. Электропривод обеспечивает дистанционное управление запорным краном без ручного поворота рукоятки.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Максимально допустимый перепад давления, Бар
DP 16 бар
Материал
Нержавеющие
Диаметр, (мм, дюйм)
40 (1 1/2)
Давление, бар
63
Максимальная рабочая температура t max, °C
220
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год
Артикул
GC01P693269
Объём одной штуки, м³
0.00381
Вес (кг)
5.2
Длина (мм)
170
Ширина (мм)
115
Высота (мм)
195
