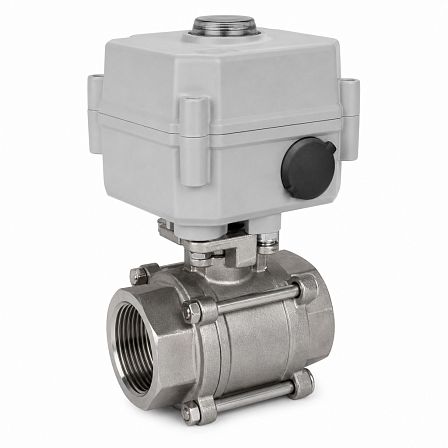

Кран шаровой СМАРТРИР, BV17, DN40, PN63, dP 16 бар, эл/привод QD1.1, 220В, муфтовый, нерж. ст., GC01Q730844
- Описание
- Характеристики
- Документация Аналогичные товары
Шаровой кран СМАРТГИР BV17 с электроприводом QD1.1 предназначен для дистанционного перекрытия потока в трубопроводе. Исполнение: DN40, PN63, муфтовое присоединение, корпус из нержавеющей стали, питание электропривода — 220 В; допустимый перепад давления dP — до 16 бар.
Конструкция и назначение
Изделие выполнено на базе двухходового шарового крана серии BV17 с полнопроходным сечением. Кран применяется как запорная арматура для полного открытия или закрытия потока рабочей среды. Управление выполняется электрическим неполнооборотным приводом QD1.1.
Основные параметры крана
- Условный проход: DN40.
- Номинальное давление: PN63, или 6,3 МПа.
- Максимальный перепад давления для данной комплектации: dP 16 бар.
- Тип присоединения: муфтовое, резьбовое.
- Материал корпуса: нержавеющая сталь.
- Тип запорного органа: шаровый.
- Конструкция: двухходовая, полнопроходная.
Электропривод
На кран установлен электропривод СМАРТГИР QD1.1 для автоматизированного поворота запорного шара. Номинальное напряжение питания привода составляет 220 В переменного тока. Привод относится к неполнооборотному типу и используется для арматуры с поворотом выходного вала на 90°.
Параметры привода QD1.1
- Напряжение питания: AC 220 В.
- Номинальный крутящий момент: 50 Н·м.
- Номинальная мощность: 12 Вт.
- Номинальный ток при AC 220 В: 0,25 А.
- Время поворота на 90°: 12 с.
- Степень защиты корпуса: IP67.
- Монтажный интерфейс: ISO F05/F07.
Материалы уплотнений
Шаровые краны серии BV17 из нержавеющей стали оснащаются седловыми уплотнениями из PTFE с добавлением углерода и уплотнением штока из PTFE. Такое исполнение применяется для работы с водой, воздухом, паром, топливом, спиртами, а также со слабыми кислотами и щелочами.
Условия применения
Кран предназначен для установки на трубопроводах, где требуется автоматическое отсечение потока. Муфтовое исполнение предусматривает монтаж на трубной резьбе. Номинальное давление крана составляет 63 бар, при этом для привода в указанной сборке необходимо учитывать ограничение по перепаду давления до 16 бар.
