Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой СМАРТРИР, BV17, DN40, PN63, dP 16 бар, эл/привод QD1.1, 220В, сварной, нерж., GC01R749083
-30%

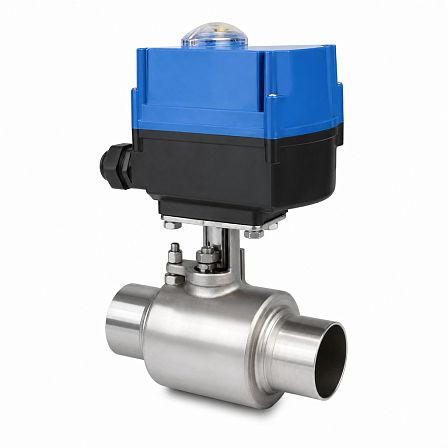

Кран шаровой СМАРТРИР, BV17, DN40, PN63, dP 16 бар, эл/привод QD1.1, 220В, сварной, нерж., GC01R749083
АРТ: GC01R749083
-30%

Кран шаровой СМАРТРИР, BV17, DN40, PN63, dP 16 бар, эл/привод QD1.1, 220В, сварной, нерж., GC01R749083

АРТ: GC01R749083
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Электропривод
СМАРТГИР
-30%
34 049.87 ₽
23 834.91 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Шаровой кран ADL серии BV17 с электроприводом «Смартгир» QD1.1 предназначен для запирания потока в трубопроводах DN40. Исполнение: нержавеющий полнопроходной трехсоставной корпус, присоединение под сварку, номинальное давление PN63; допустимый перепад давления — до 16 бар. Электропривод рассчитан на питание 220 В.

Конструкция и назначение
Кран относится к двухходовой шаровой запорной арматуре серии BV17. Полнопроходная конструкция обеспечивает проходное сечение, соответствующее условному диаметру DN40. Трехсоставной корпус позволяет выполнять обслуживание внутренних элементов без замены всего изделия.

Присоединение к трубопроводу
Исполнение С/С предусматривает сварное присоединение с обеих сторон. Кран предназначен для стационарной установки в трубопровод и не имеет резьбовых или фланцевых соединений на присоединительных патрубках.

Давление и условный проход
Условный проход арматуры — DN40. Номинальное давление — PN63, что соответствует 6,3 МПа. Для данной комплектации указан допустимый перепад давления dP до 16 бар.

Материалы основных деталей
Корпус и патрубки изготовлены из нержавеющей стали типа CF8M / 03Х17Н14М3. Шар и шток выполнены из нержавеющей стали 316 / 03Х17Н14М3. Седла шара изготовлены из PTFE с добавлением графита; уплотнения штока — PTFE.

Управление
Кран укомплектован неполнооборотным электрическим приводом «Смартгир» QD1.1 с питанием 220 В. Привод предназначен для поворота штока арматуры на 90° и автоматического перевода крана в положения «открыто» и «закрыто».

Параметры электропривода QD1.1

  • номинальный крутящий момент — 50 Н·м;
  • время поворота на 90° — 20 секунд;
  • потребляемая мощность — 12 Вт;
  • номинальный ток при 220 В — 0,25 А;
  • присоединительный интерфейс — ISO F05/F07;
  • степень защиты корпуса — IP67.

Функции защиты привода
QD1.1 отключается при достижении конечного положения, при превышении заданного крутящего момента и при перегреве. Привод устанавливается на ISO-фланец шарового крана.

Условия применения
Краны BV17 применяются в системах водоснабжения, пожаротушения, пароконденсатных системах, на линиях перекачки топлива, а также при работе со слабыми кислотами и щелочами. Нержавеющее исполнение допускает использование в технологических трубопроводах, включая отдельные процессы пищевой промышленности.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Материал
Нержавеющие
Диаметр, (мм, дюйм)
40 (1 1/2)
Давление, бар
63
Максимальная рабочая температура t max, °C
220
Присоединение
Приварные
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
GC01R749083
Объём одной штуки, м³
0.00381
Вес (кг)
5.2
Длина (мм)
170
Ширина (мм)
115
Высота (мм)
195
