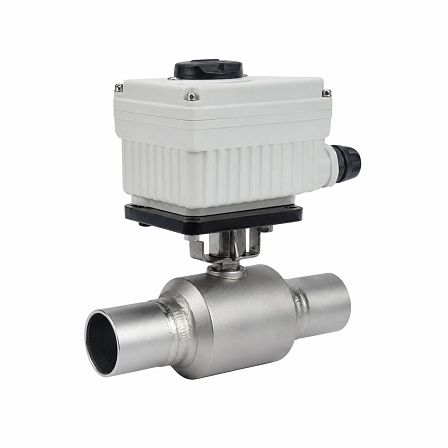

Кран шаровой СМАРТРИР, BV17, DN40, PN63, dP 16 бар, эл/привод QD1.1, 220В, сварной, нерж. ст., GC01Q730861
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой СМАРТГИР BV17 DN40 PN63 представляет собой двухходовой полнопроходной запорный кран из нержавеющей стали с приварным присоединением и электроприводом QD1.1 на напряжение 220 В. Номинальный диаметр — DN40, номинальное давление — PN63, допустимый перепад давления — до 16 бар.
Конструкция и назначение
Изделие предназначено для дистанционного перекрытия потока рабочей среды в трубопроводе. Кран имеет двухходовую конструкцию и полнопроходное сечение, при котором внутренний проход соответствует условному диаметру DN40.
Основные параметры
- Серия крана: BV17.
- Условный проход: DN40.
- Номинальное давление: PN63, или 6,3 МПа.
- Допустимый перепад давления: dP 16 бар.
- Тип присоединения: сварное, под приварку.
- Тип крана: шаровой, двухходовой, полнопроходной.
- Управление: электрический четвертьоборотный привод QD1.1.
- Напряжение питания привода: 220 В переменного тока.
Материалы и уплотнения
Корпус и патрубки крана серии BV17 выполнены из коррозионностойкой нержавеющей стали CF8M. Шар и шток изготовлены из нержавеющей стали AISI 316. Для уплотнения затвора применяются материалы на основе PTFE; седловые уплотнения могут быть выполнены из PTFE с графитовым наполнителем. Конструкция рассчитана на работу с жидкими и газообразными средами, совместимыми с материалами крана.
Электропривод
Электропривод СМАРТГИР QD1.1 относится к четвертьоборотным приводам для трубопроводной арматуры. Привод выполняет поворот штока крана для перевода затвора в положения «открыто» и «закрыто». Присоединение привода к крану осуществляется через монтажный ISO-фланец.
Присоединение к трубопроводу
Кран имеет сварные патрубки для неразъемного монтажа в трубопровод. Для исполнения DN40 предусмотрен наружный диаметр присоединительных патрубков 38 мм. Монтажная длина корпуса крана — 113 мм; приведенный размер относится к крану без учета электропривода.
Условия применения
Шаровые краны BV17 применяются в системах водоснабжения, пароконденсатных системах, технологических трубопроводах, линиях транспортировки нейтральных и отдельных агрессивных сред. При выборе рабочей среды, температуры и фактического давления необходимо учитывать совместимость среды с нержавеющей сталью и уплотнениями PTFE, а также параметры установленного электропривода.
