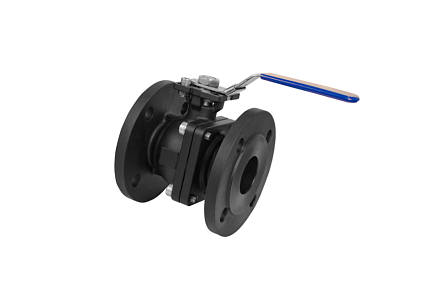

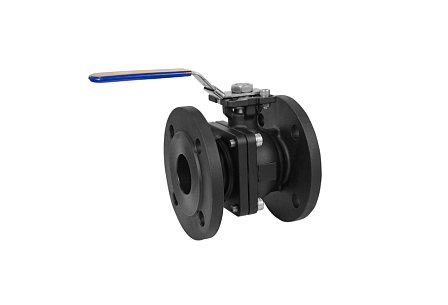

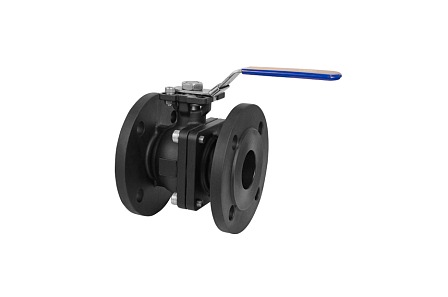

Кран шаровой БИВАЛ, BV18, DN 50, PN 40, сталь 20ГЛ, фланцевый, с рукояткой, ISO-фланец, BL02B662015
- Описание
- Характеристики
- Документация Аналогичные товары
Кран представляет собой промышленную запорную арматуру двухсоставного типа, предназначенную для остановки и пуска потоков жидких и газообразных рабочих сред в магистральных трубопроводах и технологических контурах. Конструкция изделия сочетает штатное ручное управление посредством съемной поворотной рукоятки и наличие стандартизированного установочного ISO-фланца, позволяющего при необходимости демонтировать ручной рычаг и смонтировать четвертьоборотный электрический или пневматический привод без извлечения крана из технологической линии.
Конструктивные характеристики
Корпусной блок крана выполнен по разъемной двухэлементной схеме (разборный корпус из двух сопряженных частей), что обеспечивает доступ к внутренним деталям для проведения межсервисной ревизии и замены уплотнительных элементов.
Корпус и съемный фланец изготовлены методом фасонного литья из конструкционной легированной стали марки 20ГЛ. Сталь 20ГЛ обладает повышенной ударной вязкостью при отрицательных температурах и стойкостью к хрупкому разрушению, что обеспечивает работоспособность узла в климатических зонах с холодным климатом при падении температуры окружающего воздуха до –60 °C.
Тип арматуры: кран шаровой запорный полнопроходной разборный.
Номинальный диаметр: DN 50
Номинальное рабочее давление: PN 40 бар
Строительная длина корпуса (L): 150 мм.
Конфигурация проходного сечения: полнопроходное
Тип соединения с трубопроводом: фланцевое
Материал корпусных деталей: хладостойкая сталь 20ГЛ
Материал седельных колец и сальника штока: фторопласт (PTFE).
Диапазон температур рабочей среды: от –60 °C до +200 °C.
Тип управления: ручной, дублированный ISO-фланцем для монтажа приводов.
Области применения и условия монтажа
паровые и пароконденсатные магистрали тепловых электростанций, котельных и индивидуальных тепловых пунктов (ИТП);
наружные технологические трубопроводы, эксплуатируемые на открытом воздухе в северных регионах;
системы водяного теплоснабжения с высокими параметрами теплоносителя (до +200 °C);
технологические продуктопроводы транспортировки сырой нефти, светлых нефтепродуктов, технического керосина и минеральных масел;
сети технического сжатого воздуха, распределительные гребенки и коллекторы природного и нейтральных газов;
станции водоподготовки и охлаждающие контуры промышленного оборудования.
Монтаж крана на трубопровод осуществляется фланцевым болтовым (или шпилечным) соединением с ответными фланцами. Стягивание шпилек проводится диагональным методом с контролируемым крутящим моментом. Для герметизации межфланцевых стыков применяются уплотнительные прокладки из терморасширенного графита, паронита или фторопласта, стойкие к параметрам рабочей среды. Положение крана в пространстве — любое, обеспечивающее свободный доступ обслуживающего персонала к рукоятке управления.
