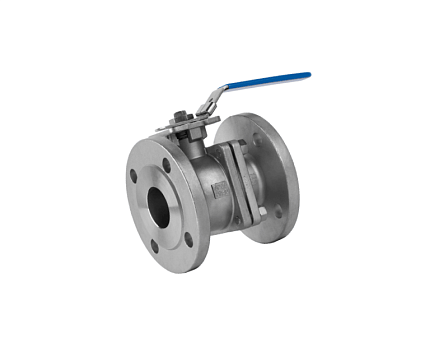

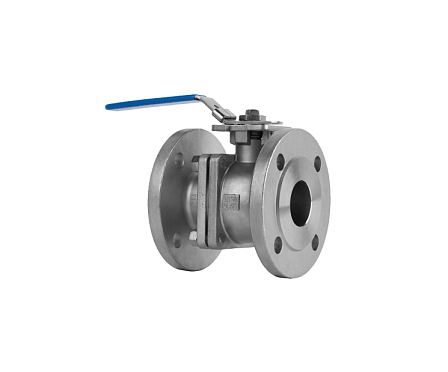

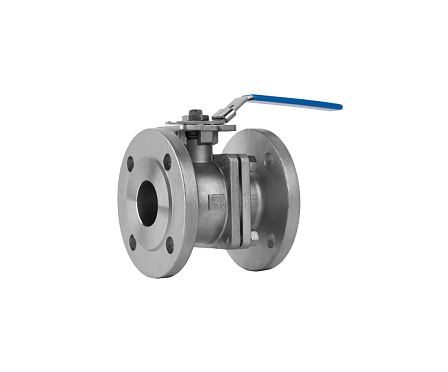

Кран шаровой БИВАЛ, BV18, DN 50, PN 40, нерж. сталь 08Х18Н10, полнопроходной, фланцевый, ISO-фланец F05/F07, BL11C745037
- Описание
- Характеристики
- Документация Аналогичные товары
Промышленная фланцевая запорная арматура поворотного типа, предназначенная для отсечения и пуска потоков рабочих сред на трубопроводах технологического, распределительного и общепромышленного назначения. Изделие оснащено интегрированной верхней монтажной площадкой по стандарту ISO 5211 с присоединительными типоразмерами F05 и F07, что позволяет сопрягать кран напрямую с пневмоприводами двустороннего или одностороннего действия, электрическими приводами, позиционерами и сигнализаторами конечных положений без промежуточных монтажных комплектов.
Конструктивное устройство и применяемые материалы
Корпус крана выполнен по разборной двухсоставной схеме. Конструкция состоит из основного фланцевого тела и приставного фланцевого штуцера, соединенных резьбовым крепежом. Такое устройство обеспечивает доступ к рабочей камере для извлечения шара, замены износившихся седельных колец и сальниковых уплотнений при плановом техобслуживании.
Материалом корпусных отливок, соединительного фланца, запорного шара и шпинделя выступает легированная коррозионно-стойкая сталь марки 08Х18Н10. Сплав проявляет химическую стойкость в окислительных средах, нейтрален к образованию язвенной коррозии при контакте с водой, конденсатом, продуктами органического синтеза и техническими газами.
Гидравлическая проточная часть спроектирована полнопроходной: диаметр цилиндрического канала запирающей сферы равен 50 мм, что эквивалентно внутреннему диаметру трубопроводной линии DN 50 (2 дюйма). Полнопроходной канал минимизирует гидравлические потери давления, предотвращает скапливание твердых взвесей и допускает прохождение механических очистных устройств внутри трубы.
Технические параметры и паспортные характеристики
Номинальный диаметр: DN 50
Номинальное расчетное давление: PN 40 бар
Тип проходного сечения: полнопроходное
Тип монтажного сопряжения: фланцевое
Монтажная площадка под привод: унифицированный фланец ISO 5211 (размеры отверстий F05 и F07).
Материал корпуса, фланцев, затвора и штока: нержавеющая сталь 08Х18Н10.
Материал уплотнений затвора и сальника: термостойкий фторопласт (PTFE).
Температурный диапазон рабочей среды: от –60 °C до +200 °C.
Сферы применения и требования к монтажу
Фланцевый кран шаровой применяется в контурах с повышенными требованиями к ресурсу герметичности и степени автоматизации:
системы сбора парового конденсата, магистрали перегретого и насыщенного технологического пара теплоэнергетических комплексов;
автоматизированные узлы рециркуляции, нейтрализации и дозирования на предприятиях нефтехимического и химического профиля;
трубопроводы технической, оборотной, деминерализованной воды и контуры охлаждения промышленного оборудования;
распределительные гребенки и магистрали высокого давления осушенного сжатого воздуха, азота, диоксида углерода и благородных газов;
продуктопроводы жидких моторных топлив, мазута, растворителей, смазочных масел и спиртосодержащих жидкостей;
технологические трубопроводные схемы фармацевтических фабрик и заводов пищевой промышленности.
Монтаж изделия выполняется болтовым или шпилечным стягиванием фланцев крана с ответными плоскими либо воротниковыми фланцами магистрали. Затяжка болтовых соединений производится крест-накрест с контролируемым моментом. Установка крана допустима в любом пространственном положении на прямых участках трубопровода, однако при компоновке с электроприводом рекомендуется вертикальное размещение исполнительного механизма штоком вверх для уменьшения консольных радиальных нагрузок на опорные узлы привода.
