Блок колл. с ручн. регулир. клап.1"х7 вых Евроконус 3/4
- Описание
- Характеристики
- Документация Аналогичные товары

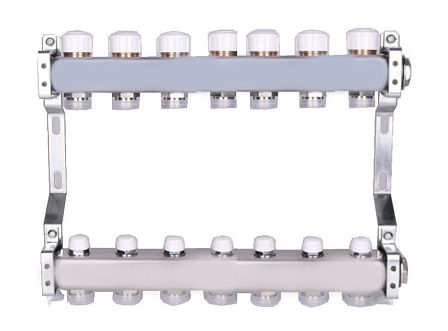

Блок колл. с ручн. регулир. клап.1"х7 вых Евроконус 3/4 (артикул VTc.582.EMNX.0607) представляет собой стальной распределительный узел в сборе, предназначенный для разделения, регулирования и гидравлической увязки потоков теплоносителя в замкнутых инженерных системах. Аппаратная часть блока рассчитана на подключение 7 независимых циркуляционных контуров напольного обогрева, радиаторной разводки, потолочного охлаждения или технологического оборудования.
Технические параметры и материальное исполнение
-
Количество отводящих портов: 7 выходов
-
Диаметр проходного сечения магистрали: 1 дюйм (DN 25)
-
Тип магистрального резьбового соединения: внутренняя, трубная цилиндрическая резьба ISO 228
-
Стандарт резьбы на отводах гребенок: наружная 3/4 дюйма, конусное соединение «Евроконус»
-
Межосевой шаг выходных патрубков: 50 мм
-
Предельное гидростатическое давление: 10 бар (1,0 МПа)
-
Максимальная температура рабочей среды: +90 °C
-
Испытательное давление при производстве: 15 бар
-
Допустимый теплоноситель: техническая вода, водно-гликолевые растворы (концентрация до 50 %)
-
Материал коллекторных профилей: нержавеющая сталь AISI 304L
-
Материал клапанных механизмов: латунь CW617N
-
Материал герметизирующих прокладок: этилен-пропиленовый каучук (EPDM)
Конструктивное устройство и комплектация

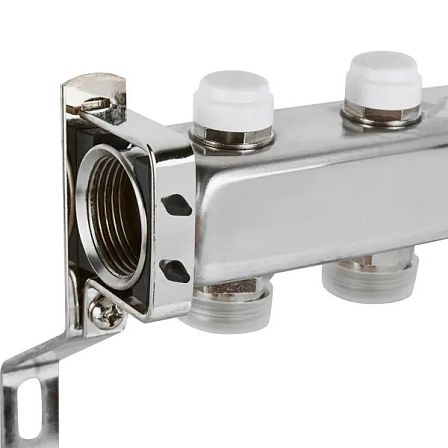

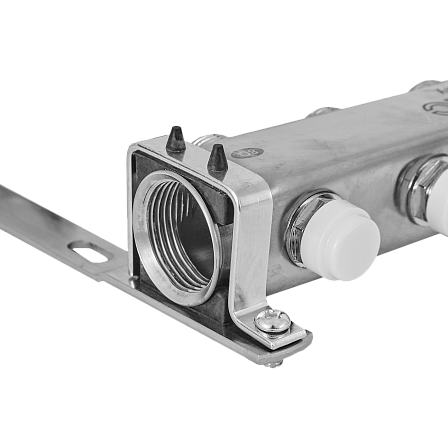

Распределительный узел закреплен на парных монтажных кронштейнах из оцинкованной стали, фиксирующих расстояние между осями гребенок в 200 мм. Резиновые амортизирующие вкладыши в хомутах изолируют элементы крепления для снижения передачи вибрационных и звуковых волн.
Конструкция состоит из подающего распределителя с балансировочными клапанами, обеспечивающими ограничение расхода для выравнивания сопротивления в петлях, и обратного распределителя с регулировочными клапанами. Корректировка пропускной способности или полное отсечение потока на обратной гребенке производятся вручную посредством вращения полимерных маховиков. Обе нержавеющие трубы укомплектованы концевыми фитингами, совмещающими автоматические воздухоотводчики поплавкового типа и поворотные сливные краны, используемые для дренажа шлама, заполнения и опрессовки контуров.
Сфера применения и монтажные характеристики
Коллекторный блок размещается внутри распределительных шкафов или подготовленных ниш на объектах промышленного, гражданского и частного строительства. К отводам Евроконус 3/4 подсоединяются трубы из сшитого полиэтилена (PEX), термостойкого полимера (PE-RT), металлопластика или меди с использованием соответствующих пресс- или компрессионных фитингов. Арматура обеспечивает индивидуальную настройку каждого из 7 направлений, компенсируя потери давления в контурах различной протяженности.
