Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой газовый Н/П фланцевый LD, КШЦФ Gas, Ду200/150, Ру25, сталь20, 11112009252MGLD000000000
-30%

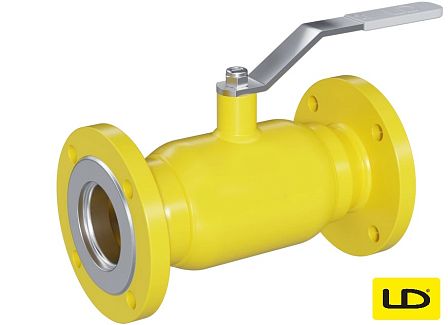

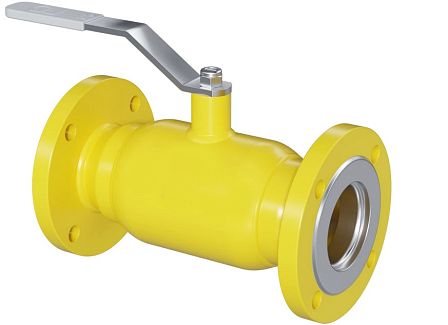

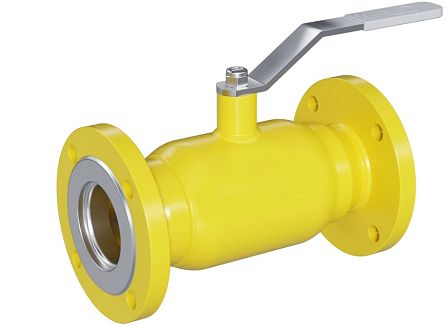

Кран шаровой газовый Н/П фланцевый LD, КШЦФ Gas, Ду200/150, Ру25, сталь20, 11112009252MGLD000000000
АРТ: 11112009252MGLD000000000
-30%

Кран шаровой газовый Н/П фланцевый LD, КШЦФ Gas, Ду200/150, Ру25, сталь20, 11112009252MGLD000000000

АРТ: 11112009252MGLD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Тип управления
Ручка - рычаг
LD LD Бренд LD
Описание
Кран шаровой газовый Н/П фланцевый LD, КШЦФ Gas, Ду200/150, Ру25, сталь20, (артикул 11112009252MGLD000000000) представляет собой специализированную запорную трубопроводную арматуру, спроектированную для эксплуатации в газораспределительных системах. Устройство предназначено для оперативного и герметичного перекрытия потока транспортируемой газообразной среды. Маркировка Н/П (неполнопроходной/редуцированный) и индекс Ду200/150 указывают на зауженную конструкцию проточной части: присоединительный размер фланцев составляет 200 мм, в то время как диаметр внутреннего проходного отверстия в запорном шаре равен 150 мм.

Данное техническое решение позволяет снизить крутящий момент, требуемый для управления затвором, и уменьшает общую массу узла при сохранении требуемых параметров расхода. Корпус газового вентиля серии КШЦФ Gas имеет цельносварную неразборную конфигурацию. Использование углеродистой конструкционной стали 20 и сварка элементов в среде защитных газов обеспечивают отсутствие соединительных швов с прокладками на корпусе. Это полностью исключает вероятность утечки газа в окружающую атмосферу через корпусные детали. Интеграция стального крана в магистраль осуществляется посредством фланцевого соединения. Геометрия и размеры присоединительных поверхностей регламентируются стандартом ГОСТ 33259-2015.

Запорный узел состоит из полированного нержавеющего шара и седел. Для работы с газообразными средами в арматуре LD серии Gas применяются уплотнительные элементы из фторопласта (PTFE) со специальными эластомерными дублерами, устойчивыми к воздействию углеводородов и одорантов. Конструкция шпинделя оснащена защитой от выталкивания давлением рабочей среды.

Технические характеристики и параметры газового шарового крана LD
  • Условный диаметр трубопровода (DN, Ду): 200 мм;
  • Эффективный диаметр прохода (шара): 150 мм;
  • Номинальное давление (PN, Ру): 25 кгс/см² (2,5 МПа);
  • Пропускная способность: неполнопроходной (редуцированный);
  • Тип монтажа к сети: фланцевый;
  • Исполнение корпуса: КШЦФ (цельносварной);
  • Материал корпуса и фланцев: сталь 20;
  • Материал запорной сферы и штока: коррозионно-стойкая сталь;
  • Материал седельных уплотнений: фторопласт (PTFE) + эластомер;
  • Класс герметичности затвора: «А» по ГОСТ 9544-2015 (без видимых протечек);
  • Температура рабочей среды: от -40 °C до +80 °C (стандартный диапазон для газовых сред);
  • Климатическое исполнение: У1 (допускает монтаж на улице при температуре от -40 °C);
  • Допустимые среды: природный газ, сжиженный углеводородный газ (СУГ), нейтральные газы, неагрессивные к материалам арматуры;
  • Тип управления: ручное (учитывая габариты Ду200, рекомендуется использование механического редуктора для плавного хода).
Пространственное положение при монтаже фланцевого газового крана на трубопровод может быть любым. Направление движения рабочей среды — двустороннее. Газовая запорная арматура относится к классу необслуживаемых устройств: конструкция не подлежит разборке для замены внутренних компонентов. Эксплуатация редуцированного шарового вентиля разрешена исключительно в двух рабочих положениях: «открыто» или «закрыто».

Использование устройства в качестве регулирующего органа для дросселирования потока газа категорически запрещено, так как это приводит к разрушению фторопластовых седел. Область применения включает магистральные газопроводы, газораспределительные станции (ГРС), пункты редуцирования газа (ГРП, ШРП) и промышленные газовые сети.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Тип управления
Ручка - рычаг
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Стальные
Диаметр, (мм, дюйм)
200 (8) х 150 (6)
Давление, бар
25
Максимальная рабочая температура t max, °C
+200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет эксплуатации, но не более 5,5 лет с даты продажи
Цвет
Желтые
Артикул
11112009252MGLD000000000
Объём одной штуки, м³
0.03872
Вес (кг)
57
Длина (мм)
450
Ширина (мм)
360
Высота (мм)
239
Дата доставки в ваш город
10.10.2026
Документация
Декларация на краны шаровые LD до 02.10.2028.pdf
670.78Кб
Декларация о соответствии на краны шаровые LD до 09.09.2028.pdf
604.04Кб
Декларация о соответствии на краны шаровые LD до 19.11.2029.pdf
124.23Кб
Каталог шаровые краны для газообразных сред LD.pdf
7.43Мб
Паспорт на кран шаровый КШЦФ GAS.pdf
1.23Мб
Сертификат соответствия на краны шаровые LD до 19.05.2027.pdf
2.27Мб
Сертификат соответствия на краны шаровые LD до 27.05.2027.pdf
2.3Мб
Сертификат соответствия на краны шаровые LD до 27.06.2028.pdf
814.58Кб
Экспертное заключение на краны шаровые LD.pdf
1.52Мб
