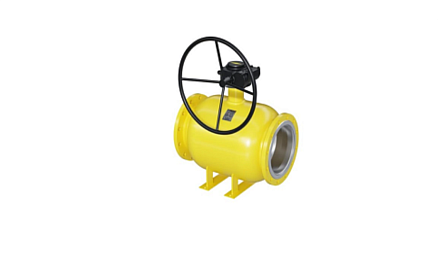

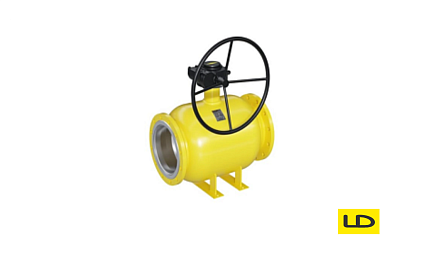

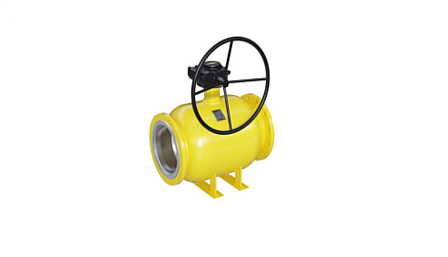

Кран шаровой газовый Н/П фланцевый с редуктором LD, КШЦФ Р Gas, Ду200/150, Ру25, сталь20, 11112009252RGLD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Данный шаровой кран представляет собой стальную цельносварную запорную арматуру, разработанную для интеграции в газотранспортные системы. Конструкция арматуры является стандартнопроходной, что обеспечивает баланс между гидравлическими характеристиками и габаритами устройства. Привод крана оснащен червячным редуктором, предназначенным для облегчения процесса переключения запорного узла под высоким давлением, что исключает необходимость приложения значительных физических усилий при эксплуатации.
Технические спецификации
Номинальный диаметр (Ду): 200/150 мм.
Номинальное давление (Ру): 2,5 МПа (25 кгс/см²).
Тип прохода: Стандартнопроходной.
Материал корпуса: Сталь 20.
Присоединение: Фланцевое.
Тип управления: Механический редуктор.
Рабочая среда: Природный газ, горючие газы.
Конструктивные элементы и принцип функционирования
Корпус: Цельносварная конструкция из стали 20 характеризуется высокой прочностью и устойчивостью к деформациям при температурных расширениях и механических нагрузках на фланцевые узлы.
Запорный узел: Шар изготовлен из нержавеющей стали, что предотвращает развитие коррозионных процессов в проточной части. Уплотнение шара реализовано с применением фторопласта с дублирующим уплотнением из фторсилоксанового эластомера.
Управление: Червячный редуктор обеспечивает плавность поворота запорного органа на 90 градусов. Передаточное число редуктора рассчитано на достижение герметичного перекрытия при номинальном рабочем давлении.
Шпиндель: Конструкция штока включает систему защиты от несанкционированного выброса под действием внутреннего давления рабочей среды.
Указания по монтажу и эксплуатации
Арматура предназначена для стационарной установки на горизонтальных и вертикальных участках трубопроводов. Направление движения среды — двустороннее.
Требования к установке:
Присоединение: Монтаж осуществляется методом фланцевого соединения с использованием соответствующих прокладок и крепежных элементов. Необходимо обеспечить соосность фланцев трубопровода с фланцами крана для исключения возникновения напряжений в корпусе.
Положение затвора: Эксплуатация разрешена только в крайних положениях («открыто» или «закрыто»). Использование изделия для регулирования расхода (дросселирования) запрещено.
Обслуживание: В процессе работы необходимо контролировать состояние редуктора, наличие смазки в механических узлах и целостность фланцевых уплотнений.
Контроль: По окончании монтажа требуется проведение гидравлических или пневматических испытаний на герметичность согласно проектной документации объекта.
Использование крана за пределами указанных значений давления, температур и типов рабочей среды недопустимо. При эксплуатации в условиях повышенной влажности или агрессивной внешней среды требуется дополнительная защита наружных поверхностей корпуса.
