Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой газовый Н/П фланцевый с редуктором LD, КШЦФ Р Gas, Ду125/100, Ру25, сталь20, 11111259252RGLD000000000
-30%

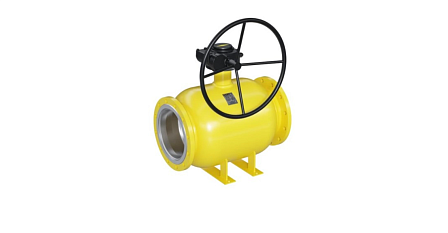

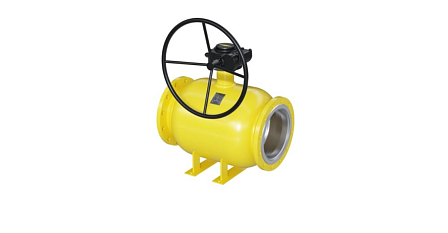

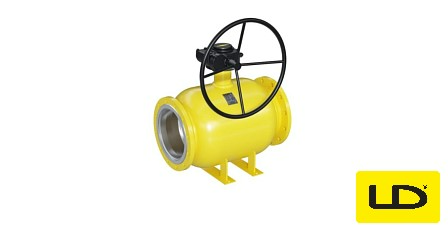

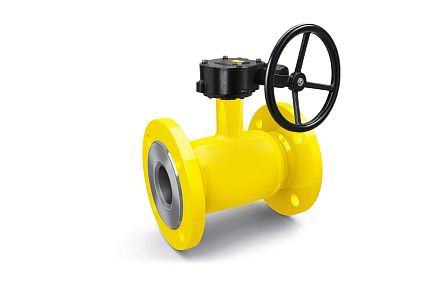

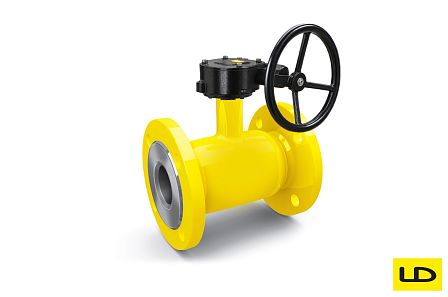

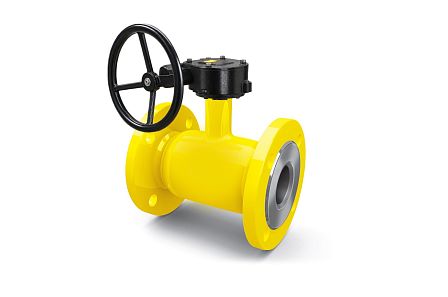

Кран шаровой газовый Н/П фланцевый с редуктором LD, КШЦФ Р Gas, Ду125/100, Ру25, сталь20, 11111259252RGLD000000000
АРТ: 11111259252RGLD000000000
-30%

Кран шаровой газовый Н/П фланцевый с редуктором LD, КШЦФ Р Gas, Ду125/100, Ру25, сталь20, 11111259252RGLD000000000

АРТ: 11111259252RGLD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Тип управления
Редуктор
LD LD Бренд LD
-30%
54 380.20 ₽
38 066.14 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание
Кран шаровой газовый Н/П фланцевый с редуктором LD, КШЦФ Р Gas, Ду125/100, Ру25, сталь20, (артикул 11111259252RGLD000000000) обеспечивает герметичную локализацию потоков горючих углеводородных газов в напорных технологических сетях. Устройство спроектировано для трубопроводов с посадочным диаметром DN 125 (условный проход фланцев 125 мм) и внутренним проходным сечением сферического затвора 100 мм при постоянном давлении контура до PN 25 (2,5 МПа / 25 бар). Конструкция объединяет редуцированную проточную зону, двухстороннее фланцевое сопряжение и угловой механический редуктор с ручным маховиком управления.

Технические характеристики и эксплуатационные показатели:
  • Серийная принадлежность: LD Gas, модель КШЦФ Р (с редуктором)
  • Классификационный тип: кран шаровой запорный газовый неполнопроходной
  • Номинальный диаметр фланца / прохода: Ду125/100 (DN 125 мм на патрубках, проход шара 100 мм)
  • Номинальное гидростатическое давление: Ру25 (PN 2,5 МПа / 25 кгс/см²)
  • Форма проточной части: неполнопроходная (стандартнопроходная, редуцированная, Н/П)
  • Метод крепления к магистрали: фланцевый в соответствии с ГОСТ 33259-2015 (исполнение B)
  • Тип механизма управления: механический червячный редуктор с ручным штурвалом
  • Материал неразборного корпуса и фланцев: конструкционная сталь марки Сталь 20 (ГОСТ 1050-88)
  • Материал запирающего сферического затвора: нержавеющая сталь марки AISI 304 / 12Х18Н10Т
  • Материал поворотного шпинделя: коррозионно-стойкая сталь марки 20Х13
  • Седловая герметизация: композитный полимер Ф4К20 с тарельчатыми пружинами компенсации износа
  • Уплотнительный узел штока: графитонаполненный фторопласт Ф-4, эластомерные кольца из газостойкого каучука FKM/NBR
  • Класс герметичности запорного органа: «А» по ГОСТ 9544-2015 (протечки газа исключены)
  • Проводимая среда: товарный природный газ (ГОСТ 5542), сжиженные углеводородные газы СУГ (ГОСТ 20448), пропан-бутан, сухие нейтральные газы, сжатый воздух
  • Допустимая температура перемещаемой среды: от -40 °C до +80 °C (для газовых систем)
  • Климатическая категория: исполнение У1 по ГОСТ 15150-69 (температура уличного воздуха от -40 °C до +40 °C
Корпус крана изготавливается методом автоматической сварки формованных элементов из стали марки Сталь 20 без применения болтовых сопряжений по внешнему контуру, что предотвращает утечки углеводородов в атмосферу под воздействием механических вибраций и изгибающих нагрузок трубопровода. Редуцированное проходное сечение 100 мм оптимизирует распределение гидродинамической нагрузки на уплотнительные седла из полимера Ф4К20, снижая сопротивление перемещению затвора при рабочем давлении до 25 бар.

Червячный редуктор преобразует вращение маховика в плавный поворот шарового затвора на 90 градусов. Механическая передача исключает возможность быстрого закрытия магистрали, предотвращая возникновение опасных динамических скачков давления и гидроударов в газораспределительной сети, а также облегчает работу оператора. Стрелочный механический указатель на корпусе редуктора позволяет визуально контролировать текущее положение запорного узла («открыто/закрыто»).

Фланцевое соединение обеспечивает удобство монтажа, плановой ревизии и замены запорной арматуры на действующих взрывоопасных производствах без применения электродуговой сварки. Кран эксплуатируется на газораспределительных станциях (ГРС), блочных пунктах редуцирования (ГРПБ, ГРПШ), входных нитках газонаполнительных станций (ГНС) и системах газоснабжения промышленных котельных.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Тип управления
Редуктор
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Стальные
Диаметр, (мм, дюйм)
125 (5) х 100 (4)
Давление, бар
25
Максимальная рабочая температура t max, °C
+200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет эксплуатации, но не более 5,5 лет с даты продажи
Цвет
Желтые
Артикул
11111259252RGLD000000000
Объём одной штуки, м³
0.04319
Вес (кг)
38.2
Длина (мм)
350
Ширина (мм)
270
Высота (мм)
457
Дата доставки в ваш город
20.10.2026
Документация
Декларация о соответствии на краны шаровые LD до 09.09.2028.pdf
604.04Кб
Декларация о соответствии на краны шаровые LD до 19.11.2029.pdf
124.23Кб
Каталог шаровые краны для газообразных сред LD.pdf
7.43Мб
Паспорт на кран шаровый КШЦФ GAS.pdf
1.23Мб
Сертификат соответствия на краны шаровые LD до 02.10.2028.pdf
670.78Кб
Сертификат соответствия на краны шаровые LD до 19.05.2027.pdf
2.27Мб
Сертификат соответствия на краны шаровые LD до 27.05.2027.pdf
2.3Мб
Сертификат соответствия на краны шаровые LD до 27.06.2028.pdf
814.58Кб
Экспертное заключение на краны шаровые LD.pdf
1.52Мб
