Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой газовый Н/П фланцевый с редуктором LD, КШЦФ Р Gas, Ду80/70, Ру25, сталь20, 11110809252RGLD000000000
-30%

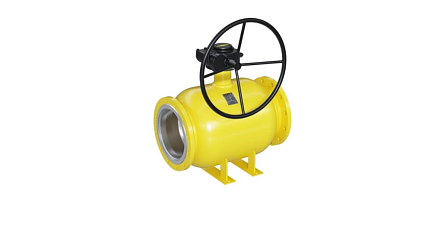

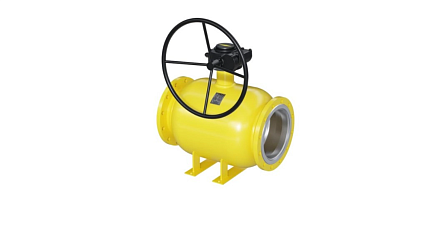

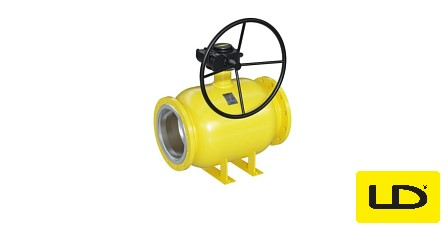

Кран шаровой газовый Н/П фланцевый с редуктором LD, КШЦФ Р Gas, Ду80/70, Ру25, сталь20, 11110809252RGLD000000000
АРТ: 11110809252RGLD000000000
-30%

Кран шаровой газовый Н/П фланцевый с редуктором LD, КШЦФ Р Gas, Ду80/70, Ру25, сталь20, 11110809252RGLD000000000

АРТ: 11110809252RGLD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Тип управления
Редуктор
LD LD Бренд LD
Описание
Кран шаровой газовый Н/П фланцевый с редуктором LD, КШЦФ Р Gas, Ду80/70, Ру25, сталь20, (артикул 11110809252RGLD000000000) предназначен для надежного отсечения потока углеводородных газов в напорных распределительных системах. Устройство рассчитано на монтаж в трубопроводные линии с посадочным диаметром DN 80 (условный проход фланцев 80 мм) и эффективным сечением запорной сферы 70 мм при номинальном давлении транспортируемой среды до PN 25 (2,5 МПа / 25 бар). Модель сочетает цельносварной стальной корпус, двухсторонние присоединительные фланцы, редуцированный проточный тракт и механический червячный привод ручного типа.

Технические характеристики и рабочие параметры:
  • Серийная принадлежность: LD Gas, исполнение КШЦФ Р (с редуктором)
  • Назначение арматуры: кран запорный шаровой газовый редуцированный
  • Номинальный диаметр фланца / прохода: Ду80/70 (DN 80 мм на патрубках, проходное отверстие шара 70 мм)
  • Номинальное гидростатическое давление: Ру25 (PN 2,5 МПа / 25 кгс/см²)
  • Форма проточной части: неполнопроходная (стандартнопроходная, редуцированная, Н/П)
  • Способ монтажа на трубопровод: фланцевый по стандарту ГОСТ 33259-2015 (исполнение B)
  • Тип механизма управления: червячный редуктор с ручным маховиком управления
  • Материал неразборного корпуса и фланцев: конструкционная сталь марки Сталь 20 (ГОСТ 1050-88)
  • Материал запирающего сферического затвора: нержавеющая сталь марки AISI 304 / 12Х18Н10Т
  • Материал поворотного шпинделя: коррозионно-стойкая сталь марки 20Х13
  • Седловая герметизация: износостойкий полимерный композит Ф4К20 с механическим пружинным поджатием
  • Уплотнительный узел шпинделя: фторопласт Ф-4, кольцевые элементы из газостойкого эластомера FKM/NBR
  • Класс герметичности затвора: «А» по стандарту ГОСТ 9544-2015 (пропуск газовой среды исключен)
  • Транспортируемая среда: товарный природный газ по ГОСТ 5542, сжиженные углеводородные газы (СУГ) по ГОСТ 20448, пропан, бутан, сухие нейтральные газы, сжатый воздух
  • Допустимая температура рабочей среды: от -40 °C до +80 °C (для газовых систем)
  • Климатическая категория: исполнение У1 по ГОСТ 15150-69 (температура уличного воздуха от -40 °C до +40 °C)
Корпус крана изготавливается из углеродистой конструкционной стали 20 с применением автоматической сварки, исключающей фланцевые разъемы по внешнему контуру, что предотвращает утечку летучих углеводородов в атмосферу под воздействием механических вибраций и изгибающих моментов трубопровода. Редуцированное проходное сечение 70 мм оптимизирует распределение гидродинамической нагрузки на уплотнительные седла из полимера Ф4К20, снижая сопротивление перемещению затвора при рабочем давлении до 25 бар.

Червячный редуктор трансформирует крутящий момент от штурвала, обеспечивая медленное безударное перемещение сферической пробки на 90 градусов. Это предохраняет газораспределительную сеть от перегрузок и скачков давления при закрытии магистрали, а также позволяет точно позиционировать затвор оператором с минимальным физическим усилием. Механический стрелочный указатель на корпусе редуктора позволяет визуально контролировать текущее положение запорного узла.

Фланцевое соединение обеспечивает удобство монтажа, плановой ревизии и замены запорной арматуры на действующих взрывоопасных производствах без применения электродуговой сварки. Кран эксплуатируется на газораспределительных станциях (ГРС), блочных пунктах редуцирования (ГРПБ, ГРПШ), входных нитках газонаполнительных станций (ГНС) и системах газоснабжения котельных установок.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Тип управления
Редуктор
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Стальные
Диаметр, (мм, дюйм)
80 (3) х 70
Давление, бар
25
Максимальная рабочая температура t max, °C
+200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет эксплуатации, но не более 5,5 лет с даты продажи
Цвет
Желтые
Артикул
11110809252RGLD000000000
Объём одной штуки, м³
0.01253
Вес (кг)
12.2
Длина (мм)
210
Ширина (мм)
195
Высота (мм)
306
