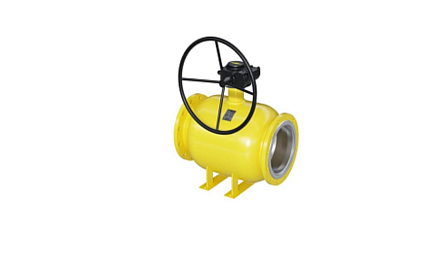

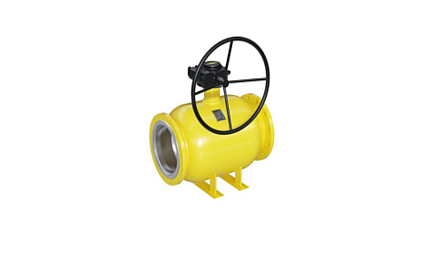

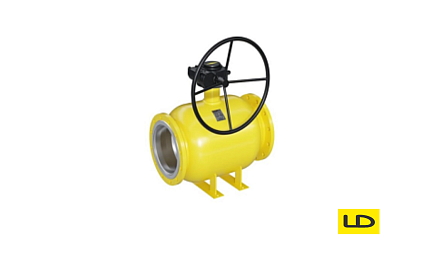

Кран шаровой газовый Н/П фланцевый с редуктором LD, КШЦФ Р Gas, Ду65, Ру25, сталь20, 11110659252RGLD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Кран представляет собой запорную трубопроводную арматуру в цельносварном исполнении. Изделие предназначено для дискретного перекрытия потока в магистралях транспортировки природного газа, а также иных газообразных сред, неагрессивных по отношению к материалам конструкции. В конструкцию интегрирован червячный редуктор, обеспечивающий передачу крутящего момента на запорный орган, что позволяет осуществлять управление арматурой при соблюдении проектных параметров системы без использования специализированных рычагов большой длины.
Технические спецификации
Номинальный размер (Ду/DN): 65 мм.
Номинальное давление (Ру/PN): 2,5 МПа (25 кгс/см²).
Тип прохода: Стандартнопроходной.
Материал корпуса: Углеродистая сталь 20.
Присоединение: Фланцевое.
Тип привода: Механический редуктор.
Рабочая среда: Природный газ, сжатые газы.
Инженерно-конструктивные особенности
Корпус: Цельносварная конструкция из стали 20 исключает наличие разъемных соединений, подверженных риску разгерметизации.
Узел затвора: Шар выполнен из нержавеющей стали с зеркальной поверхностью, обеспечивающей минимальное трение в седловых уплотнениях. Фторопластовые седла с дублирующим эластомерным уплотнением гарантируют герметичность затвора.
Шпиндельная часть: Конструкция штока исключает самопроизвольный вылет под давлением рабочей среды. Герметичность узла штока обеспечивается комплексом уплотнительных колец.
Редукторный узел: Обеспечивает плавное перемещение запорного органа, что минимизирует вероятность гидравлических ударов при переключении крана.
Указания по монтажу и эксплуатации
Монтаж: Установка производится с применением фланцевых соединений. Необходимо обеспечить соосность фланцев ответных частей трубопровода с фланцами изделия, исключив возникновение изгибающих нагрузок на корпус крана.
Режим управления: Арматура должна эксплуатироваться исключительно в крайних положениях («открыто» или «закрыто»). Применение в промежуточных положениях (дросселирование) приводит к ускоренному износу уплотнений и потере герметичности.
Обслуживание: Предусматривается регулярная визуальная проверка состояния фланцевых соединений и механизма редуктора. Допускается периодическая смазка редукторного узла согласно регламенту обслуживания запорной арматуры.
Безопасность: Эксплуатация при давлении и температуре, превышающих номинальные значения, не допускается.
Изделие соответствует нормам безопасности для работы с горючими газообразными средами. Наружные поверхности корпуса имеют антикоррозийное покрытие, нанесенное в заводских условиях.
