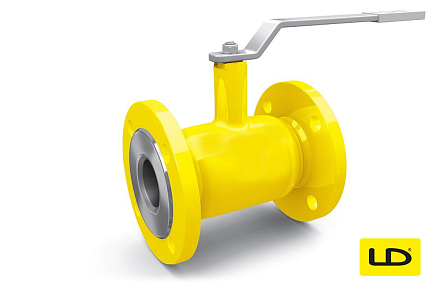

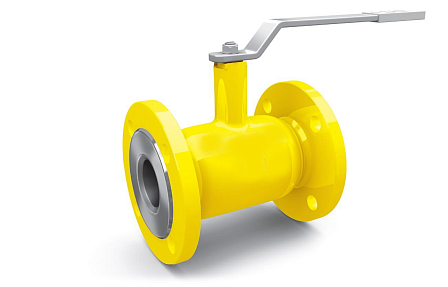

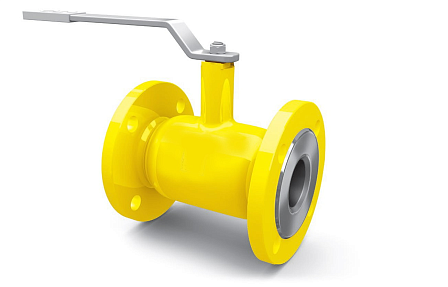

Кран шаровой газовый Н/П фланцевый Energy Gas, LD, КШЦФ, Ду40, Ру40, сталь 12Х18Н10Т, 11110409401MELD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Технические характеристики и рабочие параметры:
- Серийная принадлежность: LD Energy Gas, модификация КШЦФ
- Классификация арматуры: кран шаровой газовый нержавеющий фланцевый
- Номинальный диаметр: DN 40 (Ду 40 мм)
- Номинальное гидростатическое давление: PN 40 (Ру 4,0 МПа / 40 кгс/см²)
- Конфигурация проходного сечения: неполнопроходное (стандартный редуцированный проход, Н/П)
- Тип сопряжения с магистралью: фланцевый по стандарту ГОСТ 33259-2015 (исполнение B)
- Материал цельносварного корпуса и фланцев: аустенитная сталь 12Х18Н10Т (ГОСТ 5632-2014)
- Материал запирающего сферического элемента: нержавеющая сталь марки 12Х18Н10Т
- Материал подвижного шпинделя: коррозионно-стойкая сталь марки 12Х18Н10Т
- Седловая герметизация: композитный полимер Ф4К20 с тарельчатым поджатием
- Уплотнительный узел шпинделя: фторопластовые манжеты Ф-4, кольца из фторэластомера FKM
- Норматив плотности затвора: класс «А» по ГОСТ 9544-2015 (утечки газовой среды отсутствуют)
- Тип ручного привода: стальной поворотный рычаг с антикоррозийным защитным слоем
- Рабочая среда: товарный природный газ по ГОСТ 5542, сжиженные газы (СУГ) по ГОСТ 20448, сероводородсодержащие газы, метан, этан, пропан-бутановые фракции, инертные газы
- Температурный диапазон рабочей среды: от -60 °C до +200 °C
- Климатическое исполнение: ХЛ1 / УХЛ1 по ГОСТ 15150-69 (температура внешнего воздуха от -60 °C до +40 °C)
Неполнопроходная проточная часть снижает силовое воздействие давления 40 бар на уплотнения затвора, стабилизирует крутящий момент на шпинделе и позволяет оператору вручную осуществлять переключение положений «открыто/закрыто» стандартным рычагом. Двухсторонний фланцевый монтаж исключает выполнение сварочных работ во взрывоопасных зонах газовых объектов, обеспечивая быструю замену или ревизию запорной арматуры с использованием стандартного крепежа.
Кран эксплуатируется на промысловых установках подготовки газа, газораспределительных станциях (ГРС) районов Крайнего Севера, факельных линиях, узлах подачи топливного газа турбоагрегатов и химических комбинатах.
