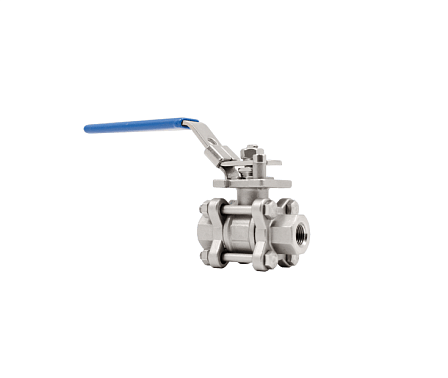

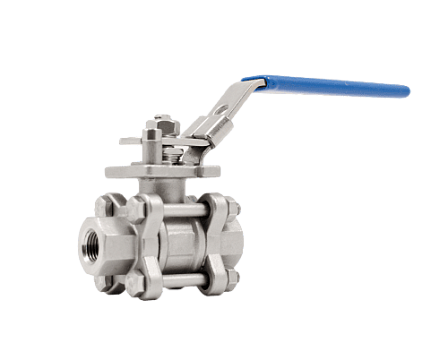

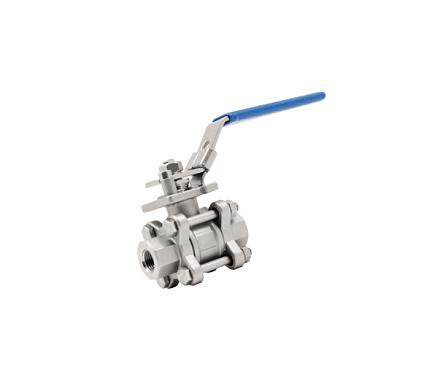

Кран шаровой БИВАЛ, BV17, DN 25, PN 63, нерж. сталь 08Х18Н10, полнопроходной, резьба/резьба, ISO-фланец F05/F07, BL11A744868
- Описание
- Характеристики
- Документация Аналогичные товары
Специализированная муфтовая запорная арматура четвертьоборотного действия, спроектированная для интеграции в автоматизированные и дистанционно управляемые технологические комплексы, а также распределительные трубопроводные сети. Отличительной конструктивной характеристикой данной модификации является интегрированная верхняя монтажная площадка по международному стандарту ISO 5211 с присоединительными размерами F05/F07, позволяющая производить прямую установку пневматических приводов двустороннего и одностороннего действия, электрических сервоприводов, позиционеров и блоков концевых микропереключателей без применения переходных кронштейнов.
Конструктивные особенности и материальная база
Изделие спроектировано по разборной трехсоставной схеме (корпус из трех механически сопряженных частей). Корпусная сборка включает в себя центральную рабочую камеру и два резьбовых патрубка, стянутых четырьмя конструкционными шпильками с гаечной фиксацией. Данное исполнение позволяет выполнять регламентный сервис, замену седельных колец и ревизию сферического затвора без выкручивания концевых патрубков из сопрягаемых участков трубопровода.
Металлические компоненты — корпус, запорный шар, шпиндель и резьбовые торцы — изготовлены из аустенитной легированной нержавеющей стали 08Х18Н10. Данный конструкционный сплав химически устойчив к окислительным средам, органическим кислотам, растворам солей, перегретому пару и техническим газам.
Проходной канал шара выполнен полнопроходным: внутренний диаметр запирающего элемента равен 25 мм, что в точности соответствует проходному диаметру трубы DN 25 (1"). Конструкция исключает дросселирование потока, кавитационные явления и турбулентные завихрения, сохраняя пропускные коэффициенты рабочей магистрали.
Технические параметры и характеристики
Номинальный диаметр: DN 25.
Рабочее номинальное давление: PN 63 бар.
Сечение проточной части: полнопроходное.
Тип присоединения: муфтовое резьбовое.
Монтажная площадка под привод: стандартизированный фланец ISO 5211 (типоразмеры F05 и F07).
Материал корпусных деталей и затвора: коррозионно-стойкая сталь 08Х18Н10.
Угол рабочего хода: 90 градусов (четверть оборота).
Назначение и условия эксплуатации
Нержавеющий резьбовой шаровой кран с площадкой ISO 5211 применяется в контурах с повышенными требованиями к ресурсу и точности срабатывания:
автоматизированные узлы учета, дозирования и смешения на предприятиях химической, нефтехимической и лакокрасочной промышленности;
паровые коллекторы, линии сбора конденсата и котельное оборудование;
криогенные и холодильные контуры, технологические трубопроводы сжатого воздуха и криопродуктов (азот, аргон, углекислота);
автоматические станции водоочистки, контуры химической промывки (CIP-мойка) в фармацевтическом и пищевом секторах;
системы пожаротушения и транспортировки горюче-смазочных материалов, растворителей и спиртов.
При монтаже арматура накручивается на ответные участки труб с наружной резьбой G 1". Размещение на трубопроводе — произвольное (горизонтальное, вертикальное, под углом), при этом при установке привода площадка ISO 5211 ориентируется в положении, исключающем попадание влаги в блок управления. Резьбовое сопряжение уплотняется лентой ФУМ, сантехнической нитью или анаэробными герметиками, нейтральными к протекающей среде.
