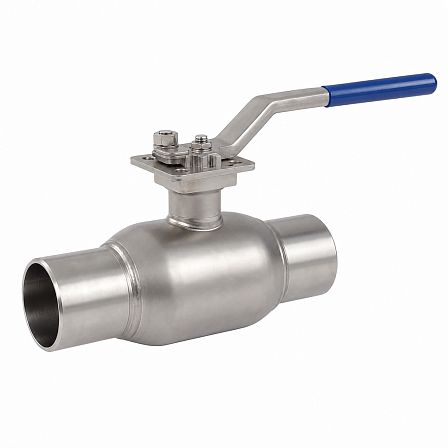

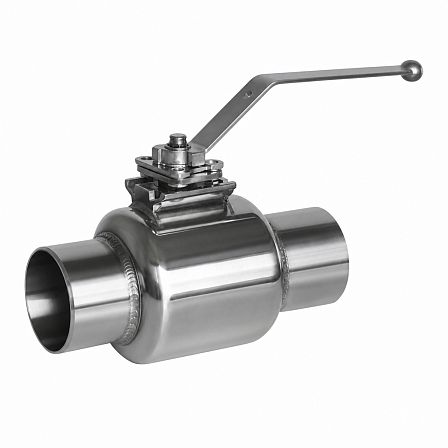

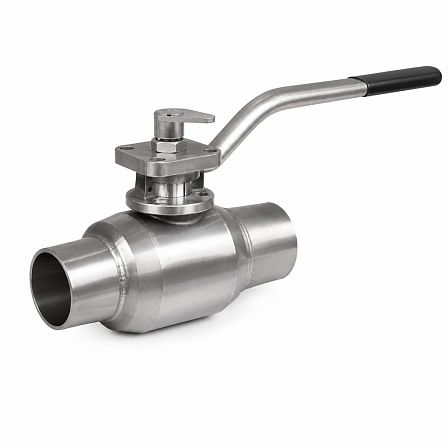

Кран шаровой БИВАЛ, BV17, DN 80, PN 40, нерж. сталь 08Х18Н10, полнопроходной, сварка/сварка, ISO-фланец F07/F10, BL11B744846
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой БИВАЛ серии BV17, артикул BL11B744846, предназначен для перекрытия потока в трубопроводах. Исполнение: DN 80, PN 40, полнопроходная конструкция, присоединение сварка/сварка, нержавеющая сталь 08Х18Н10, монтажная площадка ISO F07/F10 для установки привода.
Назначение и конструкция
Двухходовой шаровой кран применяется в качестве запорной арматуры. Полнопроходное исполнение сохраняет условный проход DN 80 в проточной части. Конструкция корпуса — трёхсоставная, с возможностью технического обслуживания уплотнений.
Основные технические параметры
- Серия: BV17.
- Номинальный диаметр: DN 80.
- Номинальное давление: PN 40, или 4,0 МПа.
- Тип прохода: полнопроходной.
- Тип крана: двухходовой шаровой.
- Коэффициент пропускной способности Kvs: 910 м³/ч.
- Строительная длина: 203 мм.
Материалы и уплотнения
Исполнение крана предусматривает применение нержавеющей стали 08Х18Н10. Шар и шток изготовлены из коррозионностойкой стали. Уплотнения штока выполнены из PTFE; седловые уплотнения — из PTFE с графитовым наполнителем. Такое исполнение предназначено для работы с жидкими и газообразными средами, совместимыми с материалами деталей и уплотнений.
Присоединение к трубопроводу
Кран имеет патрубки под приварку с обеих сторон — сварка/сварка. Присоединение рассчитано на монтаж в стальной или нержавеющий трубопровод методом сварки. Условный проход присоединения соответствует DN 80.
Управление и установка привода
На корпусе предусмотрен ISO-фланец F07/F10. Монтажная площадка используется для установки пневматического или электрического привода, редуктора либо концевых выключателей. Кран может применяться в ручном или автоматизированном узле перекрытия потока.
Рабочие условия
Для кранов серии BV17 DN 65–100 установлено номинальное давление до 4,0 МПа. Рабочий температурный диапазон серии составляет от −60 до +200 °C; допустимое давление при повышенной температуре следует определять по зависимости «температура—давление» для конкретной рабочей среды.
Область применения
Кран может использоваться в системах водоснабжения, пожаротушения, пароконденсатных системах, на линиях транспортировки топлива, а также при работе со слабыми кислотами и щелочами при подтверждённой химической совместимости. Арматура также применяется в технологических трубопроводах пищевых производств.
