Кран шаровой СМАРТРИР, BV17, DN80, PN40, dP 16 бар, эл/привод QD2.2, 220В, сварной, нерж. ст., GC01P693289
АРТ: GC01P693289

Кран шаровой СМАРТРИР, BV17, DN80, PN40, dP 16 бар, эл/привод QD2.2, 220В, сварной, нерж. ст., GC01P693289

АРТ: GC01P693289
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Электропривод
-30%
130 785.60 ₽
91 549.92 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

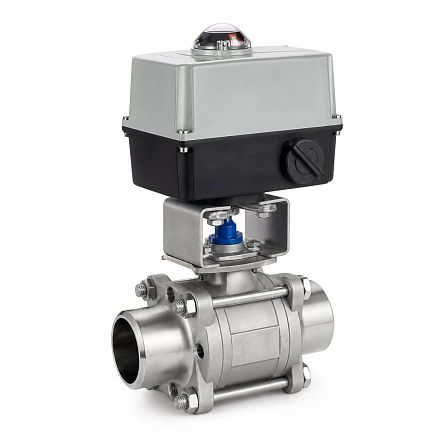

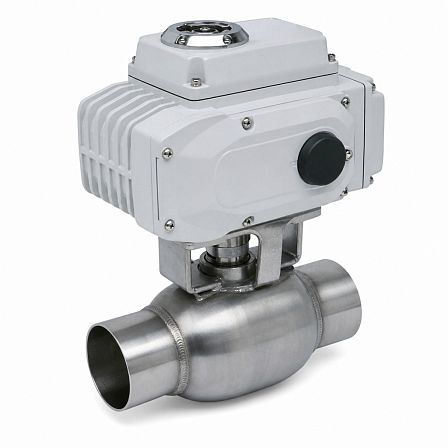

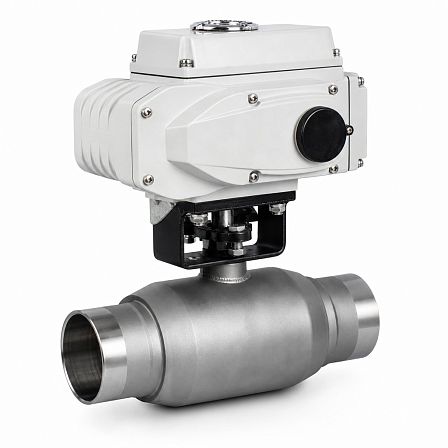

Шаровой кран серии BV17 DN80 PN40 с приварным присоединением, корпусом из нержавеющей стали и электрическим четвертьоборотным приводом СМАРТГИР QD2.2 на напряжение 220 В. Кран является полнопроходной запорной арматурой; допустимый перепад давления dP — 16 бар.

Конструкция и назначение

Кран выполнен по двухходовой схеме и предназначен для перекрытия потока рабочей среды в трубопроводе. Полнопроходная трехсоставная конструкция обеспечивает проход условным диаметром DN80 и допускает техническое обслуживание арматуры.

Присоединение к трубопроводу

Исполнение — сварка/сварка. Кран устанавливается в трубопровод методом приварки патрубков. Номинальный диаметр присоединения — DN80.

Давление

Номинальное давление крана — PN40, или 4,0 МПа. Для данной комплектации указан допустимый перепад давления dP 16 бар. Параметры PN и dP следует учитывать отдельно при подборе арматуры для конкретного режима работы.

Материалы основных деталей

  • корпус и патрубки — нержавеющая сталь;
  • шар и шток — нержавеющая сталь;
  • седловые уплотнения — PTFE с добавлением графита;
  • уплотнение штока — PTFE.

Использование нержавеющей стали и уплотнений PTFE предусмотрено конструкцией серии BV17.

Рабочие среды и температура

Краны серии BV17 применяются на системах водоснабжения, пожаротушения, пароконденсатных системах, а также на линиях транспортировки топлива, слабых кислот и щелочей. Диапазон рабочих температур серии составляет от −60 до +200 °C; совместимость материалов с конкретной рабочей средой должна соответствовать условиям эксплуатации.

Электрический привод

Кран укомплектован неполнооборотным электрическим приводом СМАРТГИР QD2.2 с питанием 220 В переменного тока. Привод предназначен для поворота запорного органа на 90° и оснащается дополнительными концевыми выключателями для сигнализации положений «Открыто» и «Закрыто».

Основные характеристики

  • серия крана — BV17;
  • тип арматуры — кран шаровой двухходовой;
  • условный проход — DN80;
  • номинальное давление — PN40;
  • допустимый перепад давления — dP 16 бар;
  • присоединение — сварное, сварка/сварка;
  • материал корпуса — нержавеющая сталь;
  • тип прохода — полнопроходной;
  • управление — электрическое;
  • электропривод — СМАРТГИР QD2.2;
  • напряжение питания привода — 220 В;
  • коэффициент пропускной способности Kvs для DN80 — 910 м³/ч;
  • артикул — GC01P693289.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Материал
Нержавеющие
Диаметр, (мм, дюйм)
80 (3)
Давление, бар
40
Максимальная рабочая температура t max, °C
200
Присоединение
Приварные
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
GC01P693289
Объём одной штуки, м³
0.0212
Вес (кг)
22.4
Длина (мм)
310
Ширина (мм)
180
Высота (мм)
380
