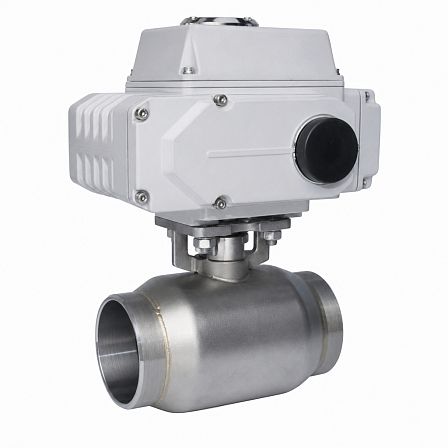

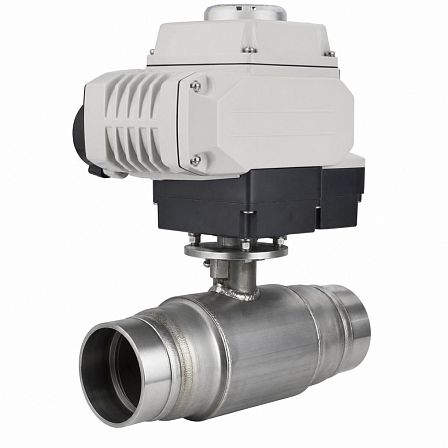

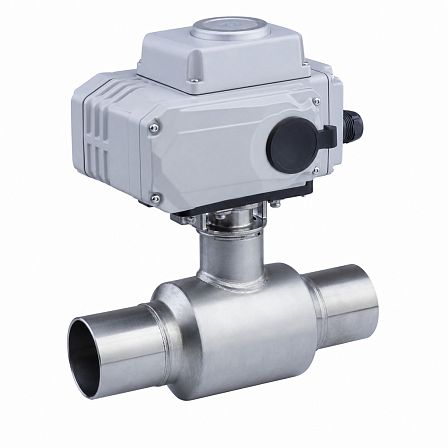

Кран шаровой СМАРТРИР, BV17, DN100, PN40, dP 16 бар, эл/привод QD2.2, 220В, сварной, нерж., GC01P693290
АРТ: GC01P693290

Кран шаровой СМАРТРИР, BV17, DN100, PN40, dP 16 бар, эл/привод QD2.2, 220В, сварной, нерж., GC01P693290

АРТ: GC01P693290
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
-30%
173 552.49 ₽
121 486.74 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой СМАРТГИР BV17 предназначен для перекрытия потока в трубопроводе. Исполнение: DN100, PN40, сварное соединение, корпус из нержавеющей стали, полнопроходная конструкция и электропривод СМАРТГИР QD2.2 с питанием 220 В. Допустимый перепад давления при управлении — 16 бар.

Конструкция и назначение

Изделие представляет собой двухходовой шаровой кран серии BV17 с электроприводом для дистанционного открытия и закрытия трубопровода. Полнопроходное исполнение обеспечивает проходное сечение, соответствующее условному диаметру DN100. Конструкция крана — трехсоставная, с возможностью технического обслуживания.

Основные параметры

  • Серия крана: BV17.
  • Условный проход: DN100.
  • Номинальное давление: PN40, до 40 бар.
  • Допустимый перепад давления: dP 16 бар.
  • Тип затвора: шаровой.
  • Количество ходов: 2.
  • Тип прохода: полнопроходной.
  • Присоединение к трубопроводу: сварка/сварка.
  • Монтажная длина крана: 251 мм.

Материалы проточной части

Корпус и патрубки выполнены из нержавеющей стали CF8M. Шар и шток изготовлены из нержавеющей стали AISI 316. Уплотнение седла выполнено из PTFE с графитом; уплотнения штока — из PTFE. Материалы рассчитаны на применение с водой, паром, газами, топливом, пищевыми средами, а также слабыми кислотами и щелочами.

Электропривод

Кран укомплектован неполнооборотным электрическим приводом СМАРТГИР серии QD2.2 с питанием 220 В переменного тока. Привод предназначен для управления четвертьоборотной трубопроводной арматурой и устанавливается на ISO-фланец крана F07/F10. Управление выполняется поворотом запорного органа на 90° между положениями «открыто» и «закрыто».

Применение

Кран применяется в системах водоснабжения, пароконденсатных системах, трубопроводах транспортировки топлива и газов, а также на технологических линиях пищевой и химической промышленности. Сварное присоединение предназначено для стационарной установки на трубопроводе.

Идентификация

Артикул: GC01P693290.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Максимально допустимый перепад давления, Бар
DP 16 бар
Материал
Нержавеющие
Диаметр, (мм, дюйм)
100 (4)
Давление, бар
40
Максимальная рабочая температура t max, °C
200
Присоединение
Приварные
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
GC01P693290
Длина (отрезок, бухта), м
251
Объём одной штуки, м³
0.0287
Вес (кг)
35
Длина (мм)
350
Ширина (мм)
200
Высота (мм)
410
