Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой СМАРТРИР, BV17, DN100, PN40, dP 16 бар, эл/привод QD2.2, 220В, муфтовый, нерж., GC01P693273
-30%

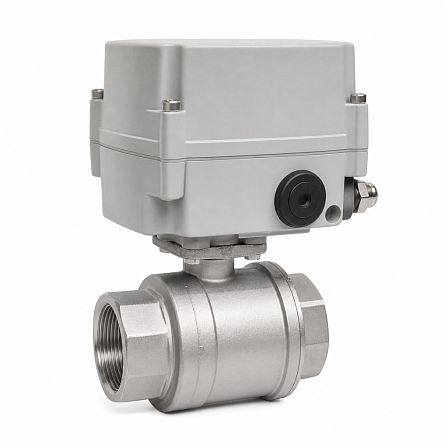

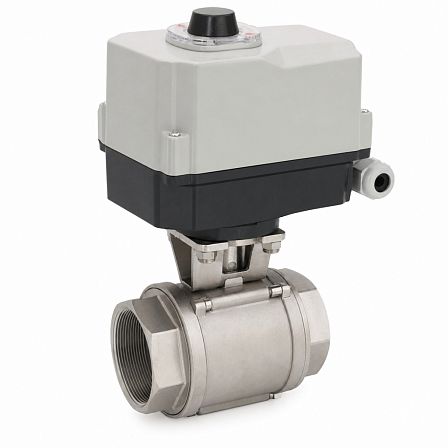

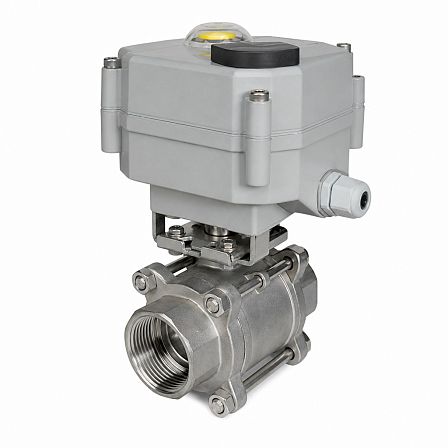

Кран шаровой СМАРТРИР, BV17, DN100, PN40, dP 16 бар, эл/привод QD2.2, 220В, муфтовый, нерж., GC01P693273
АРТ: GC01P693273
-30%

Кран шаровой СМАРТРИР, BV17, DN100, PN40, dP 16 бар, эл/привод QD2.2, 220В, муфтовый, нерж., GC01P693273

АРТ: GC01P693273
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
СМАРТГИР
-30%
171 464.61 ₽
120 025.23 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой СМАРТГИР BV17 DN100 PN40 с электроприводом QD2.2 предназначен для дистанционного перекрытия потока рабочей среды в трубопроводе. Исполнение: двухходовое, полнопроходное, муфтовое, с корпусом из нержавеющей стали; питание электропривода — 220 В. Допустимый перепад давления на запорном органе — до 16 бар.

Конструкция и назначение
Изделие представляет собой шаровой кран серии BV17 с неполнооборотным электроприводом СМАРТГИР серии QD2. Кран применяется как запорная арматура: поворот шарового затвора на 90° обеспечивает открытие или перекрытие проходного сечения. Конструкция крана — двухходовая, трехсоставная, что позволяет выполнять обслуживание уплотнений и внутренних элементов.

Основные параметры крана

  • Условный проход: DN100.
  • Номинальное давление: PN40, или 4,0 МПа.
  • Максимальный перепад давления: dP 16 бар.
  • Тип прохода: полнопроходной.
  • Тип затвора: шаровый.
  • Тип присоединения: муфтовый, резьба/резьба.
  • Присоединительный размер для DN100: 4.

Материалы проточной части
Корпус крана выполнен из нержавеющей стали CF8M. Шаровой затвор изготовлен из коррозионностойкой стали AISI 316 / 08Х17Н13М2. Уплотнение седла и шара — PTFE. Материалы рассчитаны на работу с водой, паром, конденсатом, сжатым воздухом, инертными газами, светлыми нефтепродуктами, спиртами, а также со слабоагрессивными средами.

Габаритные параметры крана
Для исполнения BV17 DN100 с резьбовым присоединением диаметр прохода шара составляет 94 мм. Строительная длина — 226,5 мм. Масса крана без учета электропривода — около 18,6 кг.

Электропривод
Установлен неполнооборотный электропривод СМАРТГИР QD2.2 с питанием 220 В. Привод используется для автоматизированного открытия и закрытия шаровой арматуры. Отключение выполняется при достижении конечного положения, заданного крутящего момента или при перегреве двигателя.

Параметры электропривода QD2.2

  • Напряжение питания: 220 В.
  • Степень защиты корпуса: IP67.
  • Температура окружающей среды: от −20 до +60 °C.
  • Режим работы двигателя: S2, до 10 минут.
  • Габариты привода: A — 253 мм, B — 261 мм, C — 206 мм, D — 273 мм, E — 197 мм, F — 180 мм.

Комплектное исполнение
Позиция с артикулом GC01P693273 включает нержавеющий муфтовый шаровой кран BV17 DN100 PN40 и электропривод QD2.2 на 220 В. Узел предназначен для установки на трубопроводах, где требуется дистанционное управление запорной арматурой.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Материал
Нержавеющие
Диаметр, (мм, дюйм)
100 (4)
Давление, бар
40
Максимальная рабочая температура t max, °C
200
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
GC01P693273
Объём одной штуки, м³
0.0287
Вес (кг)
35
Длина (мм)
350
Ширина (мм)
200
Высота (мм)
410
