Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой СМАРТРИР, BV17, DN65, PN40, dP 16 бар, эл/привод QD2.1, 220В, муфтовый, нерж. ст., GC01P693271

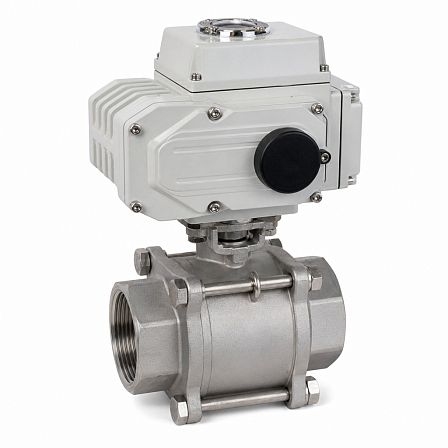

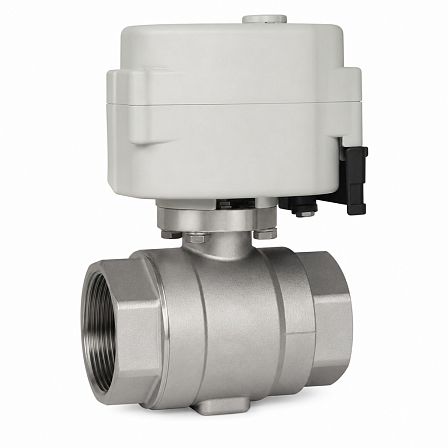

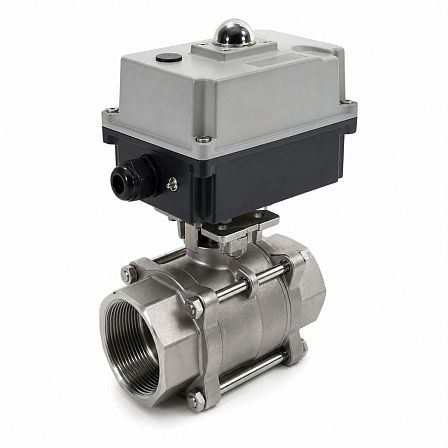

Кран шаровой СМАРТРИР, BV17, DN65, PN40, dP 16 бар, эл/привод QD2.1, 220В, муфтовый, нерж. ст., GC01P693271
АРТ: GC01P693271

Кран шаровой СМАРТРИР, BV17, DN65, PN40, dP 16 бар, эл/привод QD2.1, 220В, муфтовый, нерж. ст., GC01P693271

АРТ: GC01P693271
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
-30%
92 294.90 ₽
64 606.43 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой BV17 DN65 PN40 с муфтовым присоединением и электроприводом СМАРТГИР QD2.1 на напряжение 220 В предназначен для дистанционного перекрытия потока рабочей среды в трубопроводе. Номинальный диаметр прохода — DN65, номинальное давление — PN40, допустимый перепад давления для данной комплектации — 16 бар.

Конструкция и исполнение

Изделие выполнено на базе двухходового полнопроходного шарового крана серии BV17 с трёхсоставным корпусом. Разборная конструкция позволяет выполнять техническое обслуживание уплотнений и внутренних деталей без замены крана целиком.

Корпус и присоединительные патрубки изготовлены из коррозионностойкой стали CF8M. Шар и шток выполнены из стали AISI 316. Седла шара изготовлены из PTFE с графитом; уплотнение штока — PTFE.

Присоединение к трубопроводу

Кран имеет муфтовое исполнение с внутренней трубной резьбой BSP. Для условного прохода DN65 размер резьбового присоединения составляет 2 1/2.

  • Условный проход: DN65;
  • Резьбовое присоединение: 2 1/2 BSP;
  • Монтажная длина крана: 170 мм;
  • Диаметр проходного отверстия: 65 мм;
  • Коэффициент пропускной способности Kvs: 480 м³/ч.

Рабочие параметры

Номинальное давление крана — PN40, или 4,0 МПа. Указанный для комплектного изделия допустимый перепад давления составляет 16 бар. Рабочий температурный диапазон корпуса крана — от −60 до +220 °C; фактические ограничения по температуре при эксплуатации определяются также параметрами установленного электропривода и рабочей среды.

Электропривод

Кран оснащён неполнооборотным электроприводом СМАРТГИР серии QD2.1 с питанием 220 В переменного тока. Привод предназначен для поворота запорного органа на 90° и автоматизации операций открытия и закрытия крана.

Электроприводы серии QD2 предусматривают отключение в конечных положениях, по достижении заданного крутящего момента и при перегреве двигателя. Для приводов данной серии предусмотрены индикация положений «открыто/закрыто» и степень защиты корпуса IP67.

Область применения

Кран может применяться в системах водоснабжения, пожаротушения, пароконденсатных системах, линиях транспортировки топлива, а также при работе с газами, слабыми кислотами и щелочами. Применимость к конкретной рабочей среде должна учитывать химическую совместимость материалов корпуса и уплотнений с транспортируемой средой.

Основные характеристики

  • Серия крана: BV17;
  • Тип: шаровой, двухходовой, полнопроходный;
  • Условный проход: DN65;
  • Номинальное давление: PN40;
  • Допустимый перепад давления: 16 бар;
  • Присоединение: муфтовое, внутренняя резьба BSP 2 1/2;
  • Материал корпуса: нержавеющая сталь CF8M;
  • Материал шара и штока: AISI 316;
  • Уплотнения: PTFE, седло PTFE с графитом;
  • Электропривод: СМАРТГИР QD2.1;
  • Напряжение питания привода: 220 В;
  • Артикул: GC01P693271.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Максимально допустимый перепад давления, Бар
16 бар;
Материал
Нержавеющие
Диаметр, (мм, дюйм)
65 (2 1/2)
Давление, бар
40
Максимальная рабочая температура t max, °C
200
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
GC01P693271
Объём одной штуки, м³
0.01469
Вес (кг)
15.2
Длина (мм)
270
Ширина (мм)
160
Высота (мм)
340
