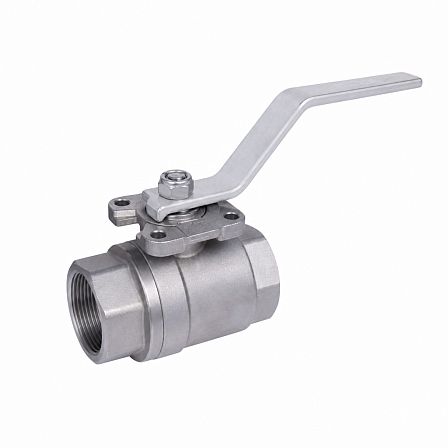

Кран шаровой БИВАЛ, BV17, DN 100, PN 40, нерж. сталь 08Х18Н10, полнопроходной, резьба/резьба, ISO-фланец F07/F10, BL11A744874
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой БИВАЛ BV17 DN 100 PN 40 — двухходовая полнопроходная запорная арматура с резьбовым присоединением, корпусом из нержавеющей стали 08Х18Н10 и монтажной площадкой ISO F07/F10 для установки привода. Предназначен для перекрытия потока рабочей среды в трубопроводах условным проходом DN 100.
Конструкция и назначение

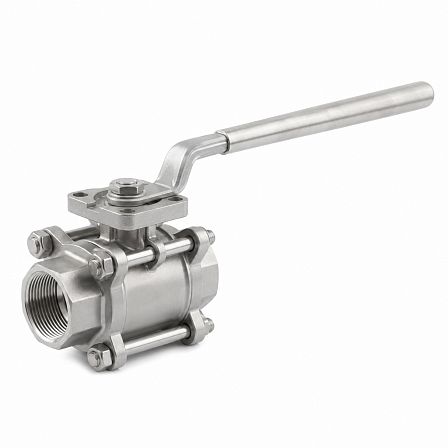

Кран относится к серии BV17 и имеет шаровый запорный орган. Полнопроходное исполнение сохраняет проходное сечение трубопровода, соответствующее DN 100. Конструкция корпуса состоит из трёх частей, что допускает техническое обслуживание внутренних элементов без замены крана целиком.
Рабочие параметры
- Условный проход: DN 100.
- Номинальное давление: PN 40, или 4,0 МПа.
- Тип: двухходовой шаровой кран.
- Исполнение прохода: полнопроходное.
- Коэффициент пропускной способности Kvs: 1500 м³/ч.
- Рабочий диапазон температур: от −60 до +220 °C.
Материалы основных деталей
Корпус выполнен из нержавеющей стали 08Х18Н10. Шар и шток изготовлены из коррозионностойкой стали. Уплотнения шара и штока выполнены на основе PTFE; седла имеют графитовое наполнение. Материалы уплотнений рассчитаны на работу в заявленном температурном диапазоне.
Присоединение к трубопроводу
Кран имеет резьбовое присоединение с обеих сторон — резьба/резьба. Для DN 100 применяется внутренняя трубная резьба BSP размером 4 дюйма, соответствующая ГОСТ 6357-81. Исполнение предназначено для установки на трубопровод с ответными резьбовыми концами.
Присоединение привода

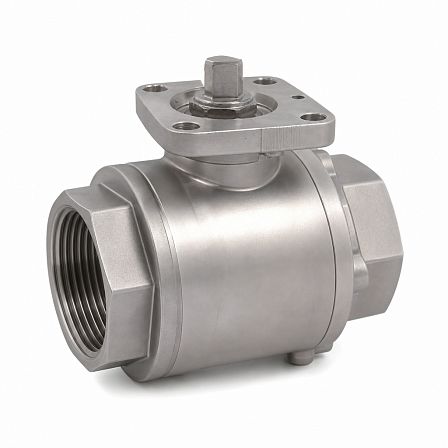

На кране предусмотрен ISO-фланец F07/F10. Монтажная площадка применяется для установки пневматического или электрического привода, редуктора либо концевых выключателей. Привод подбирается с учётом требуемого крутящего момента, параметров рабочей среды и режима эксплуатации.
Область применения
Кран может использоваться в системах водоснабжения, пожаротушения, пароконденсатных системах, линиях транспортировки топлива, а также на трубопроводах со слабыми кислотами и щелочами. Допускается применение в технологических системах пищевых производств при соответствии рабочей среды материалам крана и уплотнений.
Комплектность и обслуживание
Конструкция предусматривает замену уплотнений штока и шара при техническом обслуживании. В комплект поставки серии BV17 могут входить запасные уплотнения для штока и шара.
