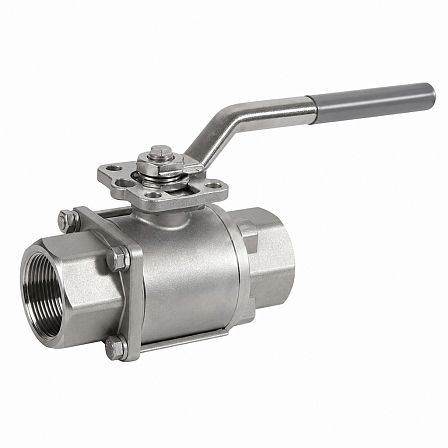

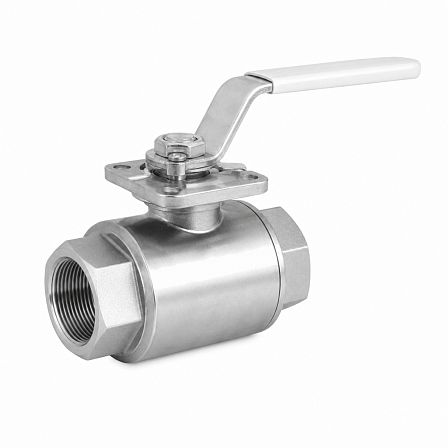

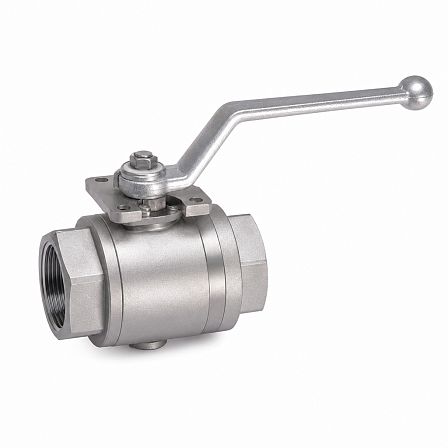

Кран шаровой БИВАЛ, BV17, DN 80, PN 40, нерж. сталь 08Х18Н10, полнопроходной, резьба/резьба, ISO-фланец F07/F10, BL11A744873
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой БИВАЛ BV17, артикул BL11A744873, — двухходовая запорная арматура с полным проходом для трубопроводов DN 80 и номинального давления PN 40. Исполнение с присоединением резьба/резьба, корпусом из нержавеющей стали 08Х18Н10 и монтажной площадкой ISO F07/F10 для установки привода.
Назначение
Кран предназначен для перекрытия потока рабочей среды в трубопроводе. Шаровая конструкция предусматривает работу в положениях «открыто» и «закрыто»; использование в качестве регулирующей арматуры не предусмотрено. Серия BV17 применяется в системах водоснабжения, пожаротушения, пароконденсатных системах, а также на линиях транспортировки топлива, газов и пищевых продуктов при соответствии материалов крана параметрам среды.
Основные параметры
- Серия: BV17.
- Артикул: BL11A744873.
- Номинальный диаметр: DN 80.
- Номинальное давление: PN 40, или 4,0 МПа.
- Тип прохода: полнопроходной.
- Тип крана: шаровой, двухходовой.
- Тип присоединения: резьба/резьба.
- Материал исполнения: нержавеющая сталь 08Х18Н10.
Конструкция
Кран выполнен в трехсоставном корпусе. Такая конструкция предусматривает возможность технического обслуживания и замены уплотнительных элементов без замены всего изделия. Полнопроходная схема сохраняет проходное сечение трубопровода в зоне затвора и применяется для снижения местного гидравлического сопротивления.
Присоединение к трубопроводу
Исполнение Р/Р оснащено резьбовыми присоединительными патрубками с обеих сторон. Кран рассчитан на монтаж в трубопровод с условным диаметром DN 80; соответствие типа, размера и стандарта ответной резьбы следует проверять по рабочей документации трубопровода. Для данной модификации указаны DN 80, PN 40 и резьбовое присоединение.
Подключение привода
На корпусе предусмотрена площадка ISO F07/F10. Она предназначена для установки электропривода или пневмопривода с соответствующим интерфейсом крепления. Кран может использоваться с ручным управлением либо в составе автоматизированного узла запорной арматуры.
Рабочие среды
Для кранов серии BV17 указываются вода, насыщенный пар, топливо, газы, пищевые продукты, а также слабые кислоты и щелочи. Допустимость применения на конкретной среде определяется ее химическим составом, температурой, давлением и совместимостью с материалами корпуса и уплотнений.
Применение
Изделие может устанавливаться на технологических и инженерных трубопроводах, где требуется полное перекрытие потока при DN 80 и PN 40. Основные области использования серии — водоснабжение, пароконденсатные системы, топливные линии, отдельные химические процессы и пищевые производства.
