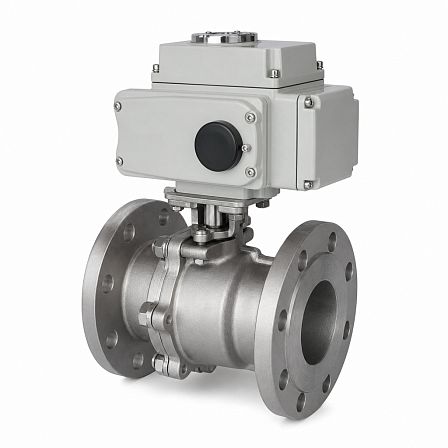

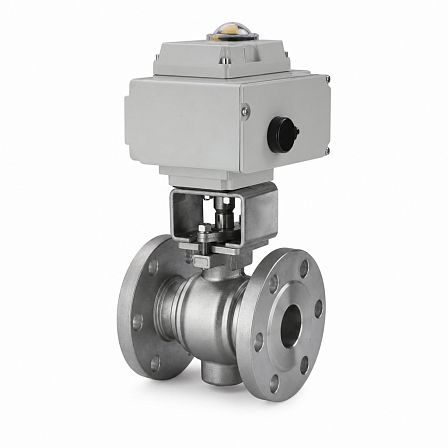

Кран шаровой СМАРТРИР, BV18, DN80, PN16, dP 16 бар, эл/привод QD1.3, 220В, фланцевый, нерж., GC01Q730887
- Описание
- Характеристики
- Документация Аналогичные товары
Шаровой кран BV18 DN80 PN16 с электроприводом СМАРТГИР QD1.3 предназначен для дистанционного перекрытия потока в трубопроводах. Изделие имеет полнопроходную двухсоставную конструкцию из нержавеющей стали, фланцевое присоединение и электропитание привода 220 В. Максимальный перепад давления — 16 бар.
Конструкция и назначение
Кран относится к двухходовой серии BV18 и применяется в качестве запорной трубопроводной арматуры. Запорный орган выполнен в виде шара; управление осуществляется четвертьоборотным электроприводом серии QD1.3. Режим работы — открыто/закрыто.
Присоединение к трубопроводу
Присоединение крана — фланцевое, фланец/фланец. Номинальный диаметр DN80 соответствует условному проходу 80 мм. Корпус оснащён монтажным ISO-фланцем F07/F10 для установки привода.
Основные технические параметры
- Серия крана: BV18;
- Тип: шаровой, двухходовой, полнопроходной;
- Условный проход: DN80;
- Номинальное давление: PN16;
- Максимальное рабочее давление: 16 бар;
- Допустимый перепад давления: dP 16 бар;
- Тип присоединения: фланцевый, фланец/фланец;
- Материал корпуса: нержавеющая сталь;
- Тип привода: электрический четвертьоборотный СМАРТГИР QD1.3;
- Напряжение питания привода: 220 В переменного тока;
- Присоединение привода: ISO F07/F10;
- Артикул: GC01Q730887.
Управление
Электропривод QD1.3 обеспечивает поворот штока крана для перевода запорного органа в положения «открыто» и «закрыто». Питание привода осуществляется от сети 220 В.
Рабочие среды
Краны серии BV18 применяются на трубопроводах воды, насыщенного пара, газов, топлива, пищевых продуктов, а также слабых кислот и щелочей. Возможность применения для конкретной среды определяется её температурой, химической совместимостью с материалами крана и параметрами трубопроводной системы.
Эксплуатационные особенности
Полнопроходное исполнение сохраняет проходное сечение трубопровода в открытом положении. Двухсоставная конструкция предусматривает возможность технического обслуживания. Кран предназначен для запорного применения; использование в качестве регулирующего органа не предусматривается.
