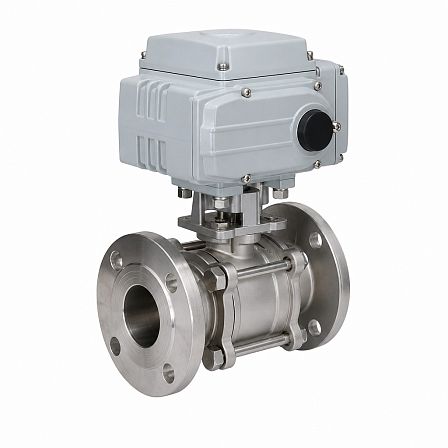

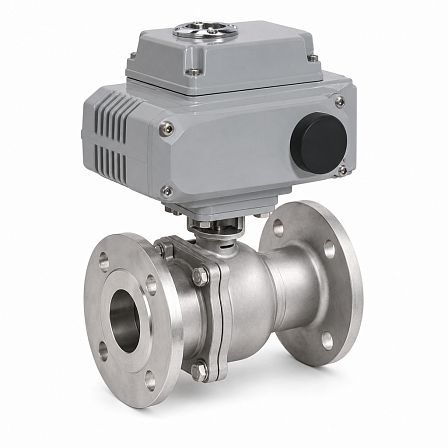

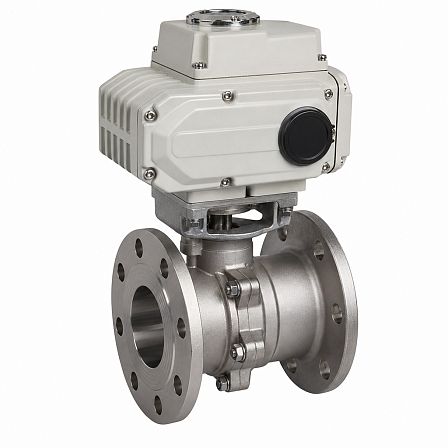

Кран шаровой СМАРТРИР, BV17, DN80, PN16, dP 16 бар, эл/привод QD1.3, 220В, межфл., нерж., GC01R749039
АРТ: GC01R749039

Кран шаровой СМАРТРИР, BV17, DN80, PN16, dP 16 бар, эл/привод QD1.3, 220В, межфл., нерж., GC01R749039

АРТ: GC01R749039
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Электропривод
СМАРТГИР
  • Описание
  • Характеристики
  • Документация
Описание

Кран шаровой BV17 DN80 PN16 с межфланцевым присоединением предназначен для перекрытия потока в трубопроводах. Исполнение включает корпус из нержавеющей стали, полнопроходную двухходовую конструкцию, уплотнение PTFE и четвертьоборотный электропривод QD1.3 с питанием 220 В. Допустимый перепад давления — до 16 бар.

Назначение и конструкция

Шаровой кран серии BV17 применяется как запорная арматура. Запирающий элемент выполнен в виде шара, поворот которого на 90° обеспечивает положения «открыто» и «закрыто». Конструкция — двухходовая, полнопроходная.

Основные параметры

  • Номинальный диаметр: DN80.
  • Номинальное давление: PN16.
  • Максимальный перепад давления: dP 16 бар.
  • Тип присоединения: межфланцевый.
  • Материал корпуса: нержавеющая сталь.
  • Материал седлового уплотнения: PTFE.

Присоединение к трубопроводу

Межфланцевое исполнение предусматривает установку крана между фланцами трубопровода. Для DN80 используется присоединение с монтажной площадкой под привод ISO F07/F10. Кран рассчитан на работу в трубопроводах с условным давлением до 16 бар.

Электропривод

Кран оснащён четвертьоборотным электроприводом QD1.3 с напряжением питания 220 В переменного тока. Привод предназначен для дистанционного управления положением запорного органа и выполняет поворот штока крана на 90°.

Рабочие условия

Для кранов BV17 в исполнении DN80 PN16 заявлен диапазон температуры рабочей среды от −60 до +200 °C. Совместимость с конкретной рабочей средой должна определяться с учётом химической стойкости нержавеющей стали и уплотнения PTFE.

Идентификация изделия

  • Серия крана: BV17.
  • Исполнение: DN80, PN16, межфланцевое, нержавеющая сталь.
  • Электропривод: QD1.3, 220 В.
  • Артикул: GC01R749039.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Материал
Нержавеющие
Диаметр, (мм, дюйм)
80 (3)
Давление, бар
16
Максимальная рабочая температура t max, °C
220
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
GC01R749039
Объём одной штуки, м³
0.01305
Вес (кг)
16.5
Длина (мм)
250
Ширина (мм)
180
Высота (мм)
290
