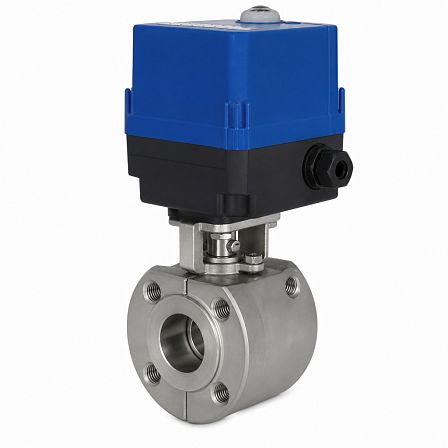

Кран шаровой СМАРТРИР, BV17, DN32, PN16, dP 16 бар, эл/привод QD1.1, 220В, межфланцевый, нерж., GC01Q730823
АРТ: GC01Q730823

Кран шаровой СМАРТРИР, BV17, DN32, PN16, dP 16 бар, эл/привод QD1.1, 220В, межфланцевый, нерж., GC01Q730823

АРТ: GC01Q730823
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Уплотнение
PTFE
-30%
41 030.25 ₽
28 721.17 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой СМАРТГИР BV17 GC01Q730823 — двухходовой полнопроходной кран DN32 с межфланцевым присоединением, корпусом из нержавеющей стали и электроприводом серии QD1.1. Номинальное давление крана — PN16, допустимый перепад давления — 16 бар, питание электропривода — 220 В.

Конструкция и назначение
Кран относится к серии BV17 и предназначен для перекрытия потока рабочей среды в трубопроводах. Шаровой запорный орган работает в положениях «открыто» и «закрыто»; конструкция крана — двухходовая, полнопроходная, трёхсоставная. Полнопроходное исполнение обеспечивает проходное сечение, соответствующее условному диаметру DN32.

Присоединение к трубопроводу
Исполнение — межфланцевое. Кран устанавливается между ответными фланцами трубопровода. Условный проход составляет DN32, номинальное давление — PN16. Допустимый перепад давления dP указан как 16 бар.

Материалы основных деталей
Корпус крана выполнен из нержавеющей стали CF8M. Шар и шток изготовлены из нержавеющей стали F316. Уплотнения седла и штока — PTFE; материал рассчитан на работу с водой, паром, воздухом, конденсатом, инертными газами и рядом слабоагрессивных сред при подборе с учетом параметров процесса.

Электрический привод
Кран укомплектован четвертьоборотным электроприводом СМАРТГИР серии QD1.1 с питанием 220 В переменного тока. Привод предназначен для автоматического поворота штока запорной арматуры на 90°. Для приводов QD1.1 предусмотрено исполнение с ручным дублёром в виде шестигранника.

Параметры электропривода
Приводы серии QD1 применяются для управления запорной арматурой в четвертьоборотном режиме. Для исполнения QD1.1 в каталожном примере указаны питание 1×220 В, 50 Гц, степень защиты IP67 и диапазон температуры окружающей среды от −20 до +70 °C. Конкретные параметры крутящего момента, времени поворота и дополнительных концевых выключателей определяются полной маркировкой электропривода в комплекте поставки.

Основные характеристики

  • Тип арматуры: кран шаровой запорный.
  • Серия: BV17.
  • Конструкция: двухходовая, полнопроходная, трёхсоставная.
  • Условный проход: DN32.
  • Номинальное давление: PN16.
  • Допустимый перепад давления: 16 бар.
  • Присоединение: межфланцевое.
  • Материал корпуса: нержавеющая сталь.
  • Уплотнение: PTFE.
  • Управление: электропривод СМАРТГИР QD1.1.
  • Напряжение питания привода: 220 В переменного тока.
  • Артикул: GC01Q730823.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Уплотнение
PTFE
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Максимально допустимый перепад давления, Бар
16 бар
Материал
Нержавеющие
Диаметр, (мм, дюйм)
32 (1 1/4)
Давление, бар
16
Максимальная рабочая температура t max, °C
220
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год
Артикул
GC01Q730823
Объём одной штуки, м³
0.00345
Вес (кг)
4.8
Длина (мм)
165
Ширина (мм)
110
Высота (мм)
190
