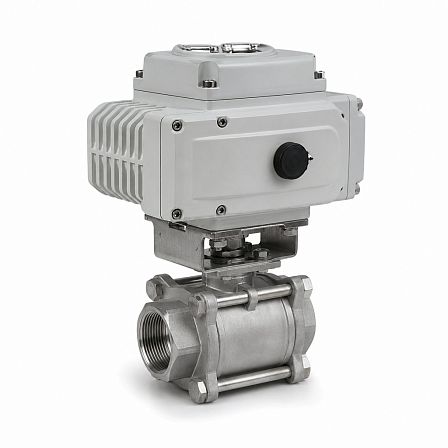

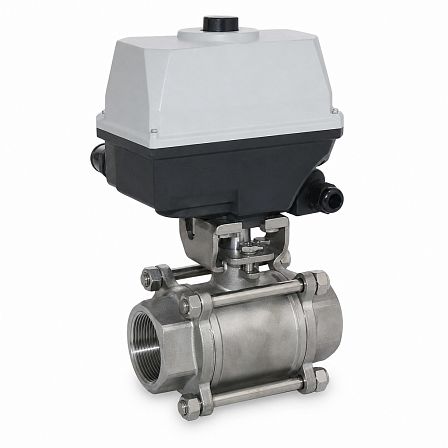

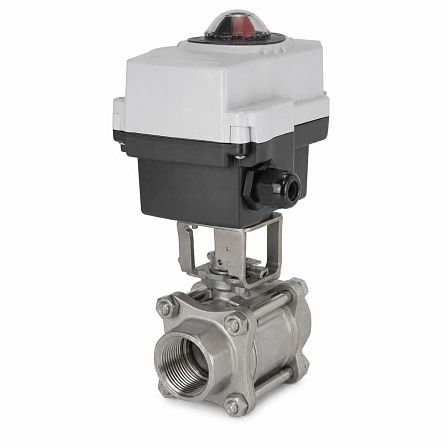

Кран шаровой СМАРТРИР, BV17, DN40, PN63, dP 16 бар, эл/привод QD1.1, 220В, IP67, нерж. ст., GC01R749068
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой СМАРТГИР BV17 DN40 PN63 предназначен для дистанционного перекрытия потока в трубопроводах. Изделие выполнено с корпусом из нержавеющей стали, рассчитано на условный проход DN40, номинальное давление PN63 и перепад давления до 16 бар; управление осуществляется электроприводом QD1.1 с питанием 220 В и степенью защиты IP67.
Назначение и принцип работы
Шаровой кран серии BV17 применяется в качестве запорной трубопроводной арматуры. Поворот запорного шара на 90° обеспечивает положения «открыто» и «закрыто». Арматура не предназначена для точного регулирования расхода рабочей среды.
Основные параметры
- Серия крана: BV17.
- Номинальный диаметр: DN40.
- Номинальное давление: PN63, или 6,3 МПа.
- Допустимый перепад давления: dP 16 бар.
- Материал корпуса: нержавеющая сталь.
- Исполнение прохода: полнопроходное.
- Тип арматуры: двухходовой шаровой кран.
Конструкция крана
Кран BV17 имеет стяжную конструкцию и присоединительную площадку ISO для установки привода. Корпус и патрубки в исполнениях из нержавеющей стали изготавливаются из литой коррозионностойкой стали CF8M; шар и шток — из нержавеющей стали AISI 316. Седловые уплотнения выполнены из PTFE с графитом, уплотнение штока — из PTFE. Конструкция рассчитана на перекрытие потока без сужения условного прохода DN40.
Электропривод
На кран установлен неполнооборотный электропривод СМАРТГИР серии QD1.1. Привод обеспечивает поворот выходного вала на четверть оборота для управления шаровым краном и питается от однофазной сети 220 В переменного тока. Степень защиты корпуса IP67 предусматривает защиту от пыли и кратковременного погружения в воду при соблюдении условий монтажа.
Параметры привода QD1.1
Для приводов QD1.1 предусмотрены исполнения с крутящим моментом 50, 80 или 100 Н·м. Конкретное значение момента, времени поворота и потребляемого тока определяется полной маркировкой установленного привода. Габаритные размеры корпуса QD1.1: 161 × 123 × 73 мм; масса — около 4 кг.
Температурные условия
Шаровые краны BV17 из нержавеющей стали рассчитаны на работу с рабочими средами при температуре от −60 до +200 °C с учетом зависимости допустимого давления от температуры. Для электропривода QD1 следует учитывать отдельные ограничения по температуре окружающей среды, указанные в паспорте конкретного исполнения.
Область применения
Изделие может применяться на технологических и инженерных трубопроводах, где требуется автоматическое отсечение потока. Материалы проточной части и уплотнений допускают использование с водой, воздухом, паром, нейтральными, пищевыми и отдельными агрессивными средами при проверке химической совместимости среды с материалами крана.
Монтаж
Кран устанавливается в трубопровод с учетом направления обслуживания электропривода и доступа к ручному дублеру. Перед вводом в эксплуатацию необходимо проверить соответствие фактических параметров среды, давления, температуры, типа присоединения и электрического подключения характеристикам поставляемого исполнения.
