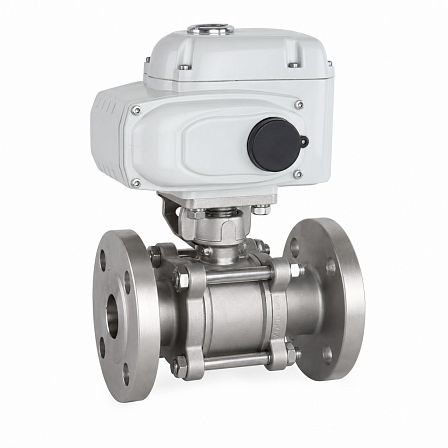

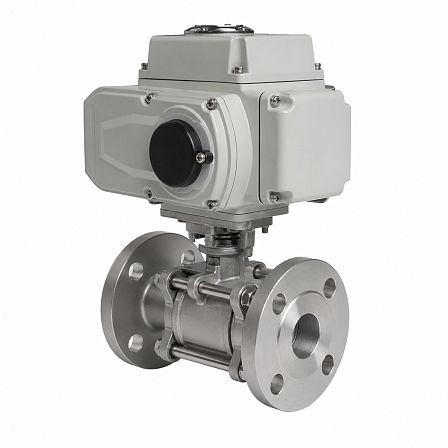

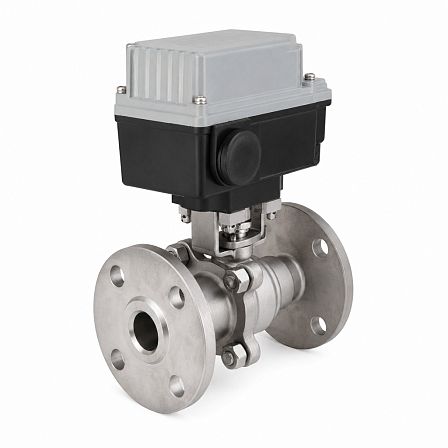

Кран шаровой СМАРТРИР, BV18, DN20, PN40, dP 16 бар, эл/привод QD2.1, 220В, фланцевый, нерж., GC01R749115
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой СМАРТГИР BV18, артикул GC01R749115, — двухходовой полнопроходной запорный кран DN20 с фланцевым присоединением, корпусом из нержавеющей стали и электрическим четвертьоборотным приводом QD2.1 на напряжение 220 В. Номинальное давление крана — PN40, допустимый перепад давления — до 16 бар.
Конструкция и назначение
Кран серии BV18 предназначен для перекрытия потока рабочей среды в трубопроводе. Конструкция — двухходовая, полнопроходная, с составным корпусом. Управление осуществляется электрическим приводом, поворачивающим запорный шар на 90°.
Основные параметры
- Тип арматуры: кран шаровой.
- Серия: BV18.
- Номинальный диаметр: DN20.
- Номинальное давление: PN40, или 4,0 МПа.
- Допустимый перепад давления: dP 16 бар.
- Присоединение к трубопроводу: фланцевое.
- Проход: полный.
- Количество ходов: 2.
Материалы проточной части
Корпус и шар крана выполнены из нержавеющей стали. Для серии BV18 применяется коррозионностойкое исполнение корпуса; седловые уплотнения выполнены на основе PTFE с графитовым наполнением. Такая конструкция используется для работы с водой, паром, конденсатом, сжатым воздухом, инертными газами и светлыми нефтепродуктами при совместимости среды с материалами арматуры.
Электрический привод
Кран укомплектован неполнооборотным электроприводом СМАРТГИР QD2.1 с питанием 220 В переменного тока. Привод предназначен для автоматизированного открытия и закрытия четвертьоборотной трубопроводной арматуры. Отключение выполняется при достижении конечного положения, установленного крутящего момента или при перегреве двигателя.
Параметры привода
- Модель: QD2.1.
- Тип: электрический четвертьоборотный привод.
- Напряжение питания: 220 В AC.
- Степень защиты корпуса: IP67.
- Температура эксплуатации привода: от −20 до +70 °C.
- Режим работы двигателя: S2, до 10 минут.
- Предусмотрено указание положений «Открыто» и «Закрыто» дополнительными концевыми выключателями.
Монтаж
Фланцевое исполнение рассчитано на установку между ответными фланцами трубопровода. Кран оснащен площадкой ISO для присоединения электропривода. Для DN20 серии BV18 применяется монтажная длина 120 мм.
