Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой СМАРТРИР, BV18, DN50, PN40, dP 16 бар, эл/привод QD1.2, 220В, фланцевый, нерж., GC01Q730885
-30%

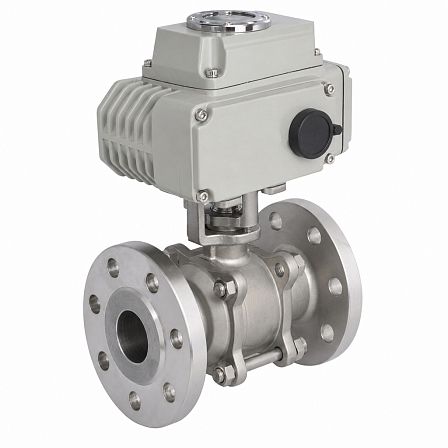

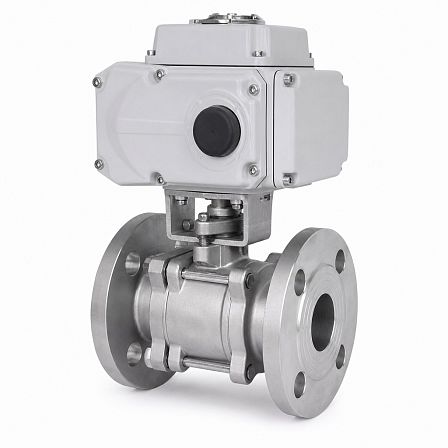

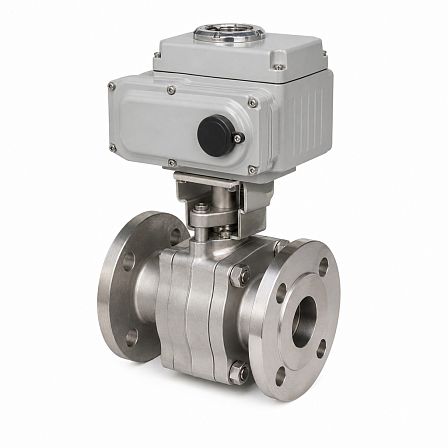

Кран шаровой СМАРТРИР, BV18, DN50, PN40, dP 16 бар, эл/привод QD1.2, 220В, фланцевый, нерж., GC01Q730885
АРТ: GC01Q730885
-30%

Кран шаровой СМАРТРИР, BV18, DN50, PN40, dP 16 бар, эл/привод QD1.2, 220В, фланцевый, нерж., GC01Q730885

АРТ: GC01Q730885
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
СМАРТГИР
-30%
77 761.21 ₽
54 432.85 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой СМАРТГИР BV18 GC01Q730885 — двухходовой полнопроходной запорный кран DN50 с фланцевым присоединением, корпусом из нержавеющей стали и электрическим четвертьоборотным приводом QD1.2 на напряжение 220 В. Номинальное давление крана — PN40, указанный допустимый перепад давления — до 16 бар.

Конструкция и назначение

Изделие предназначено для дистанционного перекрытия потока рабочей среды в трубопроводе. Шаровой затвор поворачивается приводом на 90° и обеспечивает положения «открыто» и «закрыто». Кран относится к двухходовой арматуре с полным проходом.

Основные параметры крана

  • Серия: BV18.
  • Условный проход: DN50.
  • Номинальное давление: PN40, или 4,0 МПа.
  • Допустимый перепад давления: dP 16 бар.
  • Тип затвора: шаровой.
  • Количество ходов: 2.
  • Исполнение прохода: полнопроходное.
  • Присоединение к трубопроводу: фланцевое.

Материалы

Корпус крана изготовлен из нержавеющей стали CF8M. Запорный шар и шток выполнены из коррозионностойкой стали AISI 316. Уплотнительные элементы шарового затвора выполнены на основе PTFE; седла применяются с графитовым наполнением.

Рабочие среды и температура

Кран серии BV18 применяется на трубопроводах воздуха, пара и слабоагрессивных сред. Для корпуса и запорной части серии указана максимальная температура рабочей среды до +220 °C. При подборе для конкретной среды необходимо учитывать химическую совместимость уплотнений PTFE и фактические параметры давления и температуры.

Электрический привод

Кран укомплектован неполнооборотным электрическим приводом СМАРТГИР QD1.2 с питанием 220 В переменного тока. Привод предназначен для управления четвертьоборотной трубопроводной арматурой и устанавливается на монтажный ISO-фланец крана.

  • Модель привода: QD1.2.
  • Электропитание: 220 VAC.
  • Тип привода: четвертьоборотный.
  • Угол поворота арматуры: 90°.
  • Степень защиты привода: IP67.
  • Температура окружающей среды для привода: от −20 до +70 °C.
  • Дополнительные концевые выключатели: предусмотрены для сигнализации положений «открыто» и «закрыто».

Габаритные особенности

Строительная длина фланцевого крана DN50 серии BV18 составляет 150 мм. Для привода QD1.2 указаны габаритные размеры 193 × 133 × 87 мм. Конечные монтажные размеры узла зависят от исполнения привода, переходной муфты и положения на трубопроводе.

Идентификация

  • Артикул: GC01Q730885.
  • Наименование: кран шаровой BV18 DN50 PN40, нержавеющий, фланцевый, с электроприводом QD1.2 220 В.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Материал
Нержавеющие
Диаметр, (мм, дюйм)
50 (2)
Давление, бар
40
Максимальная рабочая температура t max, °C
220
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
GC01Q730885
Объём одной штуки, м³
0.0107
Рабочее наименование ДУБОВОЙ
кран шаровой BV18 DN50 PN40, нержавеющий, фланцевый, с электроприводом QD1.2 220 В
Вес (кг)
11.2
Длина (мм)
230
Ширина (мм)
150
Высота (мм)
310
