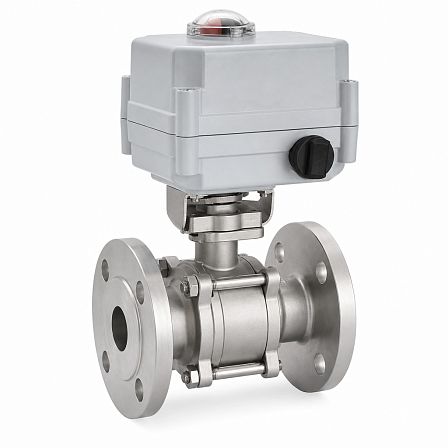

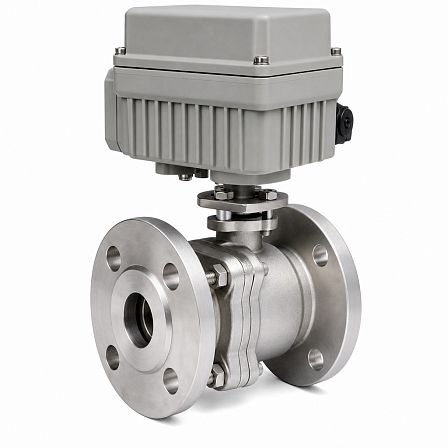

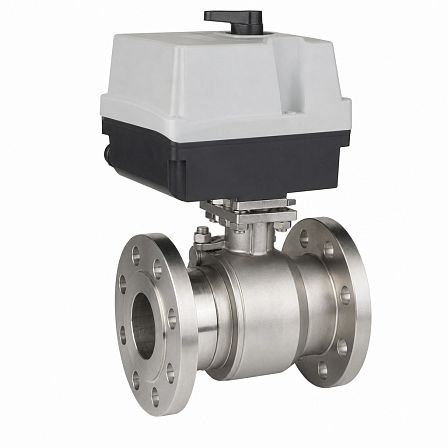

Кран шаровой СМАРТРИР, BV18, DN40, PN40, dP 16 бар, эл/привод QD2.1, 220В, фланцевый, нерж., GC01P693240
АРТ: GC01P693240

Кран шаровой СМАРТРИР, BV18, DN40, PN40, dP 16 бар, эл/привод QD2.1, 220В, фланцевый, нерж., GC01P693240

АРТ: GC01P693240
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
-30%
90 915.86 ₽
63 641.10 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой СМАРТГИР BV18, DN40, PN40, с электроприводом QD2.1 на 220 В — двухходовая полнопроходная запорная арматура из нержавеющей стали с фланцевым присоединением. Номинальное давление крана составляет PN40, допустимый перепад давления для данной комплектации — до 16 бар.

Конструкция и назначение

Изделие выполнено на базе шарового крана серии BV18. Конструкция крана — двухходовая, с полнопроходным шаровым затвором. Кран предназначен для перекрытия потока рабочей среды в трубопроводе; регулирование расхода не является его основным назначением. Резюме: арматура применяется в качестве запорного устройства с автоматизированным управлением.

Основные параметры

  • Серия крана: BV18.
  • Условный проход: DN40.
  • Номинальное давление: PN40, или 40 бар.
  • Допустимый перепад давления: до 16 бар.
  • Тип крана: шаровой, двухходовой.
  • Проход: полнопроходный.
  • Присоединение: фланцевое.
  • Материал корпуса: нержавеющая сталь.
  • Артикул: GC01P693240.

Материалы и уплотнение

Корпус крана BV18 исполнения из нержавеющей стали изготовлен из литой коррозионностойкой стали. Шаровой затвор выполнен из нержавеющей стали; в типовом исполнении серии используется уплотнение PTFE с графитовым наполнением. Резюме: материалы рассчитаны на работу с водой, паром, конденсатом, сжатым воздухом, инертными газами и рядом слабоагрессивных сред.

Электропривод

Кран укомплектован четвертьоборотным электроприводом СМАРТГИР серии QD2.1 с питанием 220 В переменного тока. Привод предназначен для поворота штока крана на 90° и автоматического перевода затвора в положения «открыто» и «закрыто». Серия QD2 предусматривает концевые выключатели положения, отключение по конечному положению, по моменту и при перегреве, а также ручное дублирование. Резюме: управление краном выполняется электрическим приводом без применения ручной рукоятки в штатном режиме.

Монтаж

Фланцевое исполнение предназначено для установки между ответными фланцами трубопровода. Кран серии BV18 оснащается монтажной площадкой ISO для соединения с электро- или пневмоприводом. Резюме: привод установлен на штатном интерфейсе крана, а присоединение к трубопроводу выполняется фланцевым способом.

Рабочие условия

Для нержавеющего исполнения BV18 заявлен диапазон рабочих температур от −60 до +220 °C; фактическая применимость зависит от состава, температуры и давления рабочей среды. Для кислотных и щелочных сред требуется отдельная проверка совместимости материалов корпуса и уплотнений. Резюме: перед установкой необходимо сопоставить параметры среды с допустимыми характеристиками конкретной комплектации.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Максимально допустимый перепад давления, Бар
до 16 бар
Материал
Нержавеющие
Диаметр, (мм, дюйм)
40 (1 1/2)
Давление, бар
40
Максимальная рабочая температура t max, °C
220
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
GC01P693240
Объём одной штуки, м³
0.00812
Вес (кг)
8.5
Длина (мм)
200
Ширина (мм)
140
Высота (мм)
290
