Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой СМАРТРИР, BV18, DN15, PN40, dP 16 бар, эл/привод QD2.1, 220В, фланцевый, нерж., GC01P693236
-30%

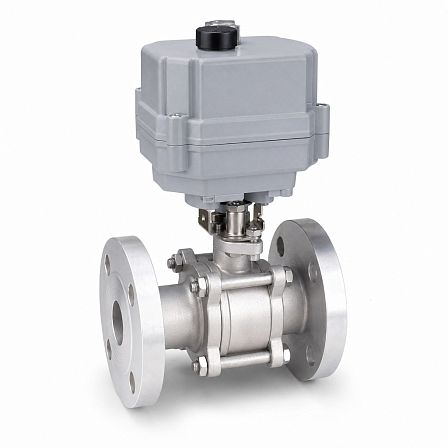

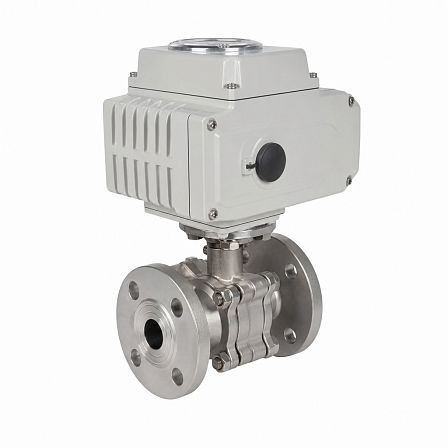

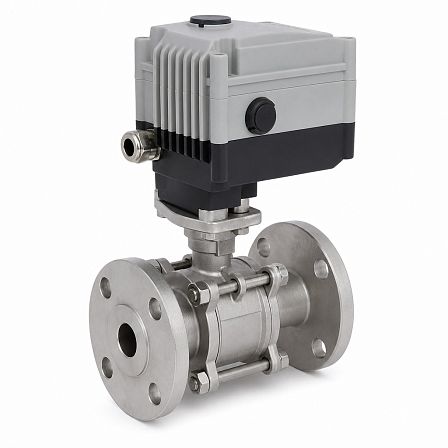

Кран шаровой СМАРТРИР, BV18, DN15, PN40, dP 16 бар, эл/привод QD2.1, 220В, фланцевый, нерж., GC01P693236
АРТ: GC01P693236
-30%

Кран шаровой СМАРТРИР, BV18, DN15, PN40, dP 16 бар, эл/привод QD2.1, 220В, фланцевый, нерж., GC01P693236

АРТ: GC01P693236
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
СМАРТГИР
-30%
67 468.40 ₽
47 227.88 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Шаровой кран BV18 DN15 PN40 с электроприводом QD2.1 предназначен для дистанционного перекрытия потока в трубопроводе. Исполнение: двухходовое, полнопроходное, фланцевое, корпус из нержавеющей стали; питание электропривода — 220 В. Допустимый перепад давления dP — 16 бар.

Назначение и конструкция

Кран относится к запорной трубопроводной арматуре и применяется для работы в положениях «открыто» и «закрыто». Конструкция крана — двухходовая, полнопроходная и разборная, с фланцевым присоединением с обеих сторон.

Основные параметры

  • Серия крана: BV18.
  • Условный проход: DN15.
  • Номинальное давление: PN40, или 4,0 МПа.
  • Допустимый перепад давления: dP 16 бар.
  • Тип присоединения: фланец/фланец.
  • Тип прохода: полнопроходной.
  • Исполнение: двухходовое.

Материалы проточной части

Корпус и крышка выполнены из нержавеющей стали CF8M. Шар и шток изготовлены из нержавеющей стали 316. Седловые уплотнения выполнены из PTFE с добавлением 25 % графита; уплотнения штока и прокладка корпуса — PTFE. Центрирующее кольцо изготовлено из FKM.

Присоединение и монтаж

Кран имеет фланцевое присоединение. Для DN15 предусмотрены фланцы с наружным диаметром 95 мм, присоединительным диаметром 65 мм и четырьмя отверстиями диаметром 14 мм. Строительная длина крана составляет 115 мм. Монтажная площадка под привод соответствует ISO F03/F04.

Электропривод

Кран укомплектован электроприводом QD2.1 с питанием 220 В. Электропривод устанавливается на ISO-фланец и обеспечивает дистанционное управление положением запорного органа. Номинальный крутящий момент, требуемый для крана DN15, составляет 6 Н·м.

Рабочие среды и температурный диапазон

Кран серии BV18 применяется на трубопроводах воды, пара, конденсата, светлых нефтепродуктов, инертных газов и сжатого воздуха. Для исполнения из нержавеющей стали рабочий температурный диапазон составляет от −60 до +200 °C.

Дополнительные сведения

Масса крана DN15 без учета электропривода составляет около 2,4 кг. Артикул изделия: GC01P693236.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Максимально допустимый перепад давления, Бар
DP 16 бар
Материал
Нержавеющие
Диаметр, (мм, дюйм)
15 (1/2)
Давление, бар
40
Максимальная рабочая температура t max, °C
200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
GC01P693236
Объём одной штуки, м³
0.0039
Вес (кг)
4.3
Длина (мм)
130
Ширина (мм)
120
Высота (мм)
250
