Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой СМАРТРИР, BV18, DN50, PN40, dP 16 бар, эл/привод QD2.1, 220В, фланцевый, нерж., GC01P693241
-30%

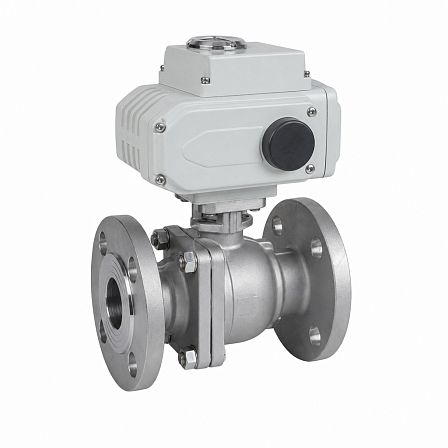

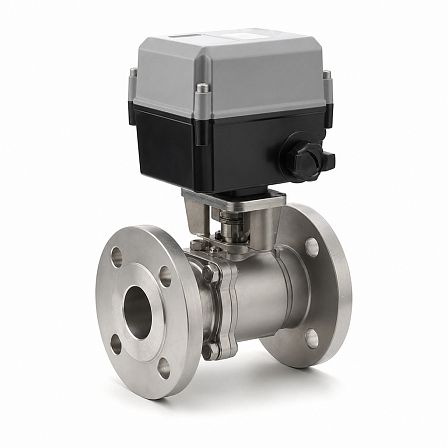

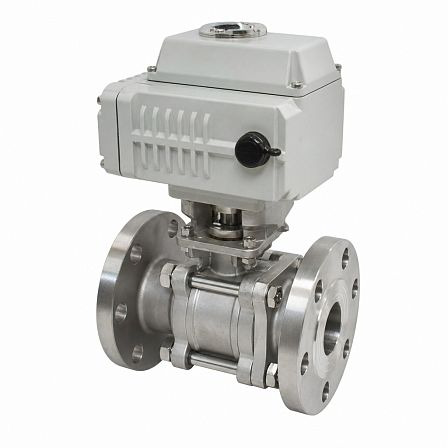

Кран шаровой СМАРТРИР, BV18, DN50, PN40, dP 16 бар, эл/привод QD2.1, 220В, фланцевый, нерж., GC01P693241
АРТ: GC01P693241
-30%

Кран шаровой СМАРТРИР, BV18, DN50, PN40, dP 16 бар, эл/привод QD2.1, 220В, фланцевый, нерж., GC01P693241

АРТ: GC01P693241
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
СМАРТГИР
-30%
114 045.32 ₽
79 831.72 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой СМАРТГИР BV18 DN50 PN40 с электроприводом QD2.1 предназначен для дистанционного перекрытия потока в трубопроводе. Исполнение: двухходовой полнопроходной кран из нержавеющей стали, фланцевое присоединение, электропитание привода 220 В; указанное допустимое перепадное давление dP — 16 бар.

Конструкция и назначение

Изделие выполнено на базе шарового крана серии BV18 с проходом DN50. Запорный орган — шар, управление осуществляется поворотом на 90° от электрического четвертьоборотного привода СМАРТГИР QD2.1. Кран имеет два фланцевых патрубка и применяется как запорная арматура.

Основные параметры

  • Условный проход: DN50.
  • Номинальное давление корпуса: PN40, или 40 бар.
  • Допустимый перепад давления для указанной комплектации: dP 16 бар.
  • Тип прохода: полнопроходной.
  • Тип крана: двухходовой.
  • Присоединение к трубопроводу: фланцевое, фланец/фланец.
  • Монтажная длина: 150 мм.

Для DN50 применяется фланцевое исполнение с присоединительными размерами по ГОСТ 33259–2015, исполнение B.

Материалы деталей

Корпус и крышка корпуса изготовлены из коррозионностойкой литой стали CF8M, соответствующей стали типа 316. Шар и шток выполнены из нержавеющей стали типа 316. Седла шара изготовлены из PTFE с добавлением 25% графита; уплотнения корпуса и штока — PTFE, центрирующее кольцо — FKM (Viton).

Рабочие среды и температура

Кран серии BV18 используется на воде, воздухе, маслах и других неагрессивных или слабоагрессивных средах. Максимальная температура рабочей среды для высокотемпературного исполнения с уплотнениями PTFE с графитом составляет до +220 °C.

Электропривод

Установлен неполнооборотный электропривод СМАРТГИР серии QD2, корпус QD2.1, с питанием от однофазной сети 220 В переменного тока частотой 50 Гц. Привод предназначен для управления запорной и регулирующей арматурой; его исполнение предусматривает дополнительные концевые выключатели для сигнализации положений «Открыто» и «Закрыто». Степень защиты корпуса привода — IP67.

Присоединение привода

Кран оснащен ISO-площадкой для установки привода. Для исполнения DN50 применяется интерфейс ISO F05/F07 с квадратом штока 14 мм. Это обеспечивает механическое соединение крана с электроприводом QD2.1.

Идентификация

  • Серия крана: BV18.
  • Привод: СМАРТГИР QD2.1.
  • Артикул: GC01P693241.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Материал
Нержавеющие
Диаметр, (мм, дюйм)
50 (2)
Давление, бар
40
Максимальная рабочая температура t max, °C
220
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
GC01P693241
Объём одной штуки, м³
0.0107
Вес (кг)
11.5
Длина (мм)
230
Ширина (мм)
150
Высота (мм)
310
