Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой СМАРТРИР, BV18, DN15, PN40, dP 16 бар, эл/привод QD1.2, 220В, фланцевый, нерж., GC01Q730880
-30%

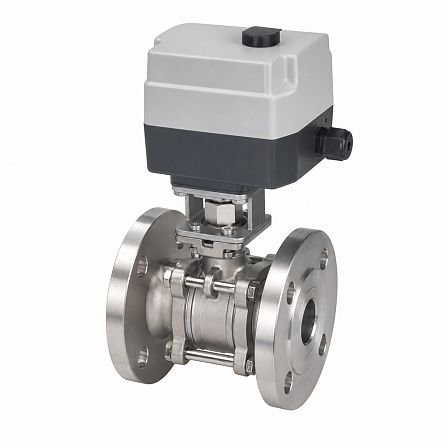

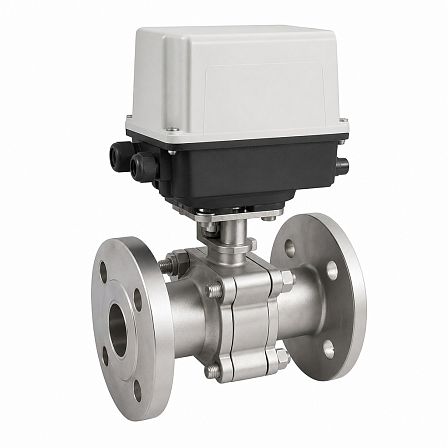

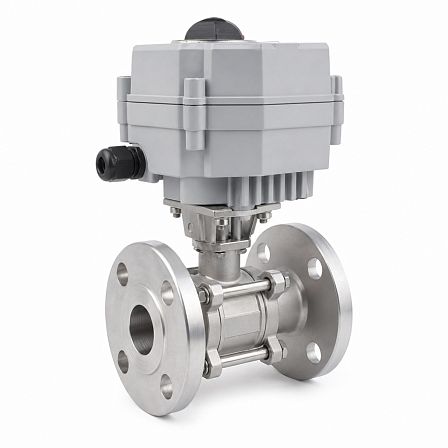

Кран шаровой СМАРТРИР, BV18, DN15, PN40, dP 16 бар, эл/привод QD1.2, 220В, фланцевый, нерж., GC01Q730880
АРТ: GC01Q730880
-30%

Кран шаровой СМАРТРИР, BV18, DN15, PN40, dP 16 бар, эл/привод QD1.2, 220В, фланцевый, нерж., GC01Q730880

АРТ: GC01Q730880
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
СМАРТГИР
-30%
35 898.11 ₽
25 128.68 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой BV18 DN15 PN40 с фланцевым присоединением и электроприводом QD1.2 на напряжение 220 В предназначен для перекрытия потока в трубопроводах. Исполнение из нержавеющей стали, условный проход 15 мм, номинальное давление 40 бар; указанное допустимое перепадное давление — до 16 бар.

Конструкция и присоединение
Изделие относится к двухходовым полнопроходным шаровым кранам серии BV18. Корпус выполнен в составном исполнении, что предусматривает возможность технического обслуживания арматуры. Присоединение к трубопроводу — фланцевое, фланцы выполнены по ГОСТ 33259-2015, исполнение В.

Основные параметры

  • Серия: BV18;
  • условный проход: DN15;
  • номинальное давление: PN40, или 4,0 МПа;
  • допустимый перепад давления: dP 16 бар;
  • материал корпуса: нержавеющая сталь;
  • тип присоединения: фланцевый;
  • управление: электрический привод QD1.2;
  • напряжение питания привода: 220 В;
  • артикул: GC01Q730880.

Материалы проточной части
Для нержавеющего исполнения BV18 корпус и крышка изготовлены из стали 03Х17Н14М3 (CF8M), шар — из стали 03Х17Н14М3 (316), шток — из стали 03Х17Н14М3 (316). Уплотнения штока и корпуса выполнены из PTFE; седло шара — из PTFE с 25% графита. Материалы рассчитаны на применение в промышленных трубопроводных системах.

Рабочие среды и температура
Краны серии BV18 применяются для воды, пара, конденсата, сжатого воздуха, инертных газов и светлых нефтепродуктов. Для исполнения из нержавеющей стали указан температурный диапазон от −60 до +200 °C. Допустимое рабочее давление зависит от температуры рабочей среды и должно определяться по диаграмме «давление—температура» для конкретных условий эксплуатации.

Монтаж электропривода
Кран оснащен площадкой ISO для установки электрического или пневматического привода. Для типоразмера DN15 предусмотрен монтажный интерфейс F03/F04; справочный крутящий момент крана составляет 6 Н·м. Электропривод QD1.2 обеспечивает дистанционное управление положением запорного органа от сети 220 В.

Габаритные данные DN15
Строительная длина крана составляет 115 мм. Проходное отверстие — 15 мм. Высота корпуса — 75 мм, межосевое расстояние крепежных отверстий фланца — 65 мм, наружный диаметр фланца — 95 мм. Масса базового крана указана на уровне 2,4 кг.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Максимально допустимый перепад давления, Бар
DP 16 бар
Материал
Нержавеющие
Диаметр, (мм, дюйм)
15 (1/2)
Давление, бар
40
Максимальная рабочая температура t max, °C
220
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
GC01Q730880
Объём одной штуки, м³
0.0039
Вес (кг)
4.2
Длина (мм)
130
Ширина (мм)
120
Высота (мм)
250
