Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой СМАРТРИР, BV17, DN40, PN40, dP 16 бар, эл/привод QD2.1, 220В, фланцевый, нерж. ст., GC01P693257
-30%

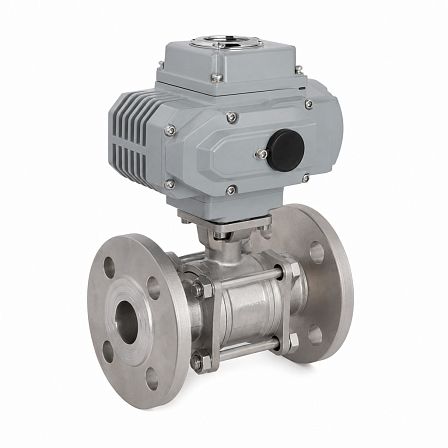

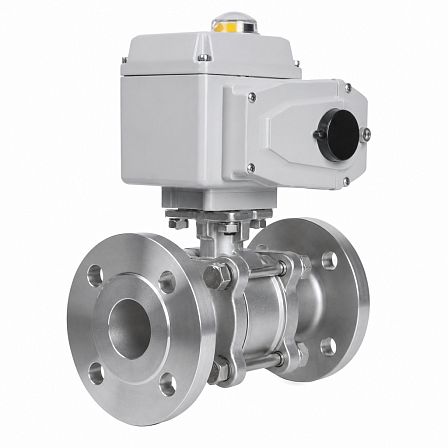

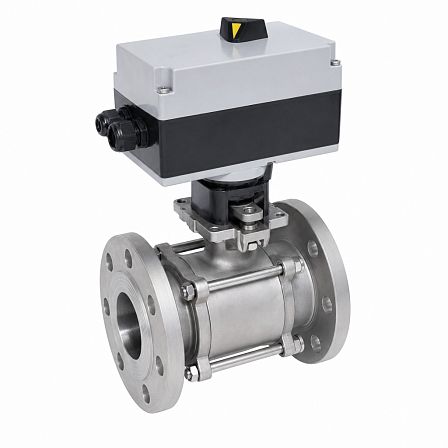

Кран шаровой СМАРТРИР, BV17, DN40, PN40, dP 16 бар, эл/привод QD2.1, 220В, фланцевый, нерж. ст., GC01P693257
АРТ: GC01P693257
-30%

Кран шаровой СМАРТРИР, BV17, DN40, PN40, dP 16 бар, эл/привод QD2.1, 220В, фланцевый, нерж. ст., GC01P693257

АРТ: GC01P693257
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
СМАРТГИР
-30%
88 731.18 ₽
62 111.83 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой СМАРТГИР BV17 DN40 PN40 с электроприводом QD2.1 предназначен для перекрытия потока в трубопроводах. Исполнение: фланцевое, полнопроходное, корпус и основные проточные элементы из нержавеющей стали, питание привода — 220 В. Максимальный перепад давления для данной комплектации — 16 бар.

Конструкция и назначение

Изделие представляет собой двухходовой шаровой кран серии BV17 с составным корпусом и поворотным запорным элементом. Кран рассчитан на работу в положениях «открыто» и «закрыто»; управление выполняется электрическим четвертьоборотным приводом серии QD2.1.

Основные параметры

  • Номинальный диаметр: DN40.
  • Номинальное давление: PN40, или 4,0 МПа.
  • Максимальный перепад давления: 16 бар.
  • Присоединение: фланцевое.
  • Исполнение прохода: полнопроходное.
  • Диаметр проходного сечения: 38 мм.
  • Коэффициент пропускной способности Kvs: 170 м³/ч.
  • Питание электропривода: 220 В переменного тока.

Материалы деталей

Корпус и патрубки выполнены из нержавеющей стали CF8M; шар и шток — из нержавеющей стали 316. Седло шара изготовлено из PTFE с 25% графита. Уплотнение штока и сальник выполнены из PTFE, центрирующее кольцо — из FKM. Крепежные элементы изготовлены из нержавеющей стали 304. Материалы рассчитаны на контакт с рабочими средами, указанными для серии BV17.

Рабочие среды и температура

Кран применяется для воды, пара, конденсата, сжатого воздуха, инертных газов и светлых нефтепродуктов. Использование на кислотных и щелочных средах требует проверки химической совместимости материалов уплотнений с рабочей средой. Рабочий диапазон температур арматуры — от −60 до +200 °C.

Присоединительные размеры DN40

  • Строительная длина L: 200 мм.
  • Наружный диаметр фланца D: 150 мм.
  • Диаметр расположения крепежных отверстий K: 110 мм.
  • Количество и размер отверстий: 4 × Ø18 мм.
  • Присоединительный фланец под привод: F05/F07.
  • Размер квадрата штока: 14 мм.
  • Масса крана без электропривода: 6,9 кг.

Электропривод

Электропривод СМАРТГИР QD2.1 предназначен для автоматизации шарового крана с поворотом штока на 90°. Привод обеспечивает дистанционное управление положением арматуры от сети 220 В. В серии QD2 предусмотрены дополнительные концевые выключатели для сигнализации положений «открыто» и «закрыто», а также отключение при достижении конечного положения, превышении крутящего момента и перегреве. Степень защиты корпуса привода — IP67.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Материал
Нержавеющие
Диаметр, (мм, дюйм)
40 (1 1/2)
Давление, бар
40
Максимальная рабочая температура t max, °C
200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
GC01P693257
Длина (отрезок, бухта), м
200
Объём одной штуки, м³
0.00491
Вес (кг)
7
Длина (мм)
180
Ширина (мм)
130
Высота (мм)
210
