Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой СМАРТРИР, BV17, DN15, PN63, dP 16 бар, эл/привод QD1.1, 220В, сварной, нерж., GC01R749078
-30%

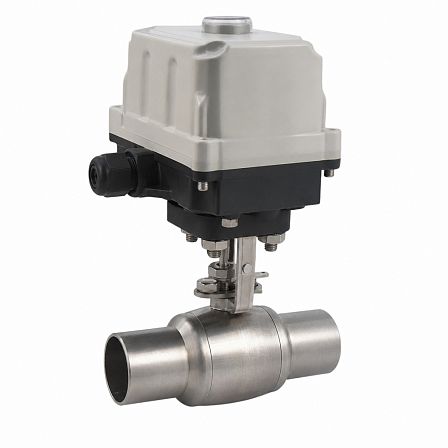

Кран шаровой СМАРТРИР, BV17, DN15, PN63, dP 16 бар, эл/привод QD1.1, 220В, сварной, нерж., GC01R749078
АРТ: GC01R749078
-30%

Кран шаровой СМАРТРИР, BV17, DN15, PN63, dP 16 бар, эл/привод QD1.1, 220В, сварной, нерж., GC01R749078

АРТ: GC01R749078
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Электропривод
СМАРТГИР
-30%
27 548.37 ₽
19 283.86 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой СМАРТГИР BV17 GC01R749078 — двухходовой полнопроходной шаровой кран DN15 с приварным присоединением, корпусом из нержавеющей стали и четвертьоборотным электроприводом QD1.1 на напряжение 220 В. Номинальное давление крана — PN63, расчетный перепад давления для подбора привода — dP 16 бар.

Конструкция и назначение

Изделие предназначено для дистанционного управления потоком рабочей среды в трубопроводе. Шаровой затвор работает в положениях «открыто/закрыто» и не предназначен для точного регулирования расхода. Полнопроходная конструкция обеспечивает проходное сечение без сужения, соответствующее условному диаметру DN15.

Параметры крана

  • Серия: BV17;
  • Тип: шаровой кран, двухходовой, полнопроходной;
  • Условный проход: DN15;
  • Номинальное давление: PN63, до 63 бар;
  • Допустимый перепад давления для данной комплектации: dP 16 бар;
  • Присоединение к трубопроводу: сварное, патрубки под приварку;
  • Материал корпуса: нержавеющая сталь;
  • Материал шара: нержавеющая сталь;
  • Температура рабочей среды для серии: от −60 до +200 °C;
  • Класс герметичности: класс A по ГОСТ 9544-2015.

Материалы и рабочие среды

Корпус крана серии BV17 выполнен из коррозионностойкой нержавеющей стали типа CF8M. Шар изготовлен из нержавеющей стали, аналогичной стали 316. Кран может применяться на воде, насыщенном паре, газах, топливе, пищевых продуктах, а также в трубопроводах со слабыми кислотами и щелочами при соответствии рабочей среды материалам уплотнений и корпуса.

Электропривод

На кран установлен неполнооборотный электропривод СМАРТГИР QD1.1 с питанием 220 VAC. Привод предназначен для поворота штока арматуры на 90° и автоматизирует операции открытия и закрытия. Серия QD1.1 применяется для арматуры с требуемым крутящим моментом в диапазоне малых значений; конкретный момент и время поворота определяются исполнением привода в составе изделия.

  • Тип привода: четвертьоборотный электрический;
  • Электропитание: 220 VAC;
  • Степень защиты корпуса привода: IP67;
  • Температура окружающей среды для привода: от −20 до +70 °C;
  • Отключение: по достижении конечных положений и при перегреве;
  • Индикация положения: дополнительные концевые выключатели «ОТКРЫТО/ЗАКРЫТО»;
  • Ручное управление: ручной дублер для выполнения операций при отсутствии электропитания.

Монтаж

Сварное исполнение предусматривает неразъемное присоединение крана к трубопроводу. Перед сваркой необходимо защитить привод и уплотнительные элементы от перегрева, а после монтажа проверить герметичность соединений и корректность срабатывания конечных положений электропривода.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Материал
Нержавеющие
Диаметр, (мм, дюйм)
15 (1/2)
Давление, бар
63
Максимальная рабочая температура t max, °C
220
Присоединение
Приварные
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год
Артикул
GC01R749078
Объём одной штуки, м³
0.00196
Вес (кг)
2.3
Длина (мм)
125
Ширина (мм)
95
Высота (мм)
165
