Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой СМАРТРИР, BV17, DN32, PN40, dP 16 бар, эл/привод QD2.1, 220В, фланцевый, нерж. ст., GC01P693256
-30%

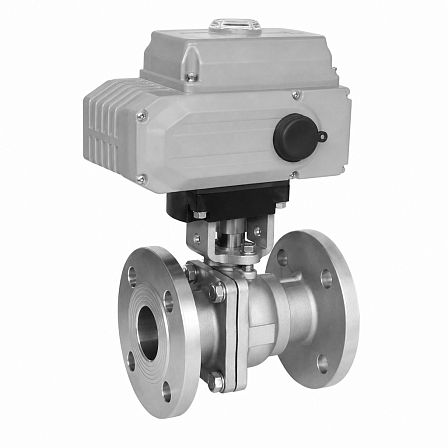

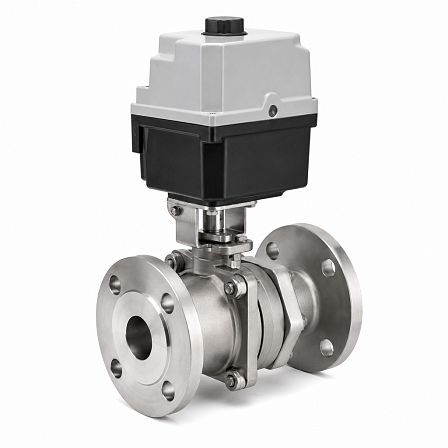

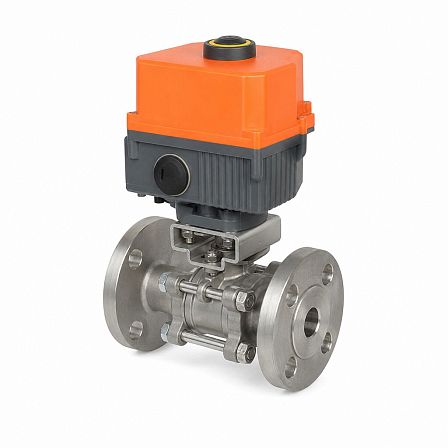

Кран шаровой СМАРТРИР, BV17, DN32, PN40, dP 16 бар, эл/привод QD2.1, 220В, фланцевый, нерж. ст., GC01P693256
АРТ: GC01P693256
-30%

Кран шаровой СМАРТРИР, BV17, DN32, PN40, dP 16 бар, эл/привод QD2.1, 220В, фланцевый, нерж. ст., GC01P693256

АРТ: GC01P693256
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
СМАРТГИР
-30%
81 235.22 ₽
56 864.65 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой СМАРТГИР BV17 GC01P693256 — двухходовая запорная арматура с электроприводом QD2.1 на напряжение 220 В. Исполнение: DN32, PN40, фланцевое присоединение, корпус из нержавеющей стали, полнопроходная конструкция; максимальный перепад давления для данной комплектации — 16 бар.

Конструкция и назначение

Изделие выполнено на базе шарового крана серии BV17 с фланцевым соединением фланец/фланец. Шаровой затвор обеспечивает перекрытие потока поворотом штока на 90°. Кран предназначен для дистанционного открытия и закрытия трубопроводной линии с помощью электропривода.

Основные параметры крана

  • Серия: BV17.
  • Номинальный диаметр: DN32.
  • Номинальное давление: PN40, или 4,0 МПа.
  • Присоединение к трубопроводу: фланцевое, фланец/фланец.
  • Материал корпуса: нержавеющая сталь.
  • Конструкция прохода: полнопроходная.
  • Монтажная площадка: ISO-фланец F04/F05 для установки привода.

Полнопроходное исполнение соответствует условному проходу DN32 и рассчитано на установку в трубопроводах с фланцевым присоединением.

Уплотнение и герметичность

Для шаровых кранов серии BV применяется уплотнение на основе PTFE с графитом. Серия предназначена для работы в качестве трубопроводной запорной арматуры; шаровой затвор обеспечивает герметичное перекрытие потока в закрытом положении.

Электропривод

Кран укомплектован четвертьоборотным электроприводом СМАРТГИР QD2.1 с питанием 220 В переменного тока. Привод предназначен для автоматизированного поворота штока арматуры на угол 90° и оснащается дополнительными концевыми выключателями для сигнализации положений «Открыто» и «Закрыто».

Параметры привода

  • Модель привода: QD2.1.
  • Питание: 220 В AC.
  • Тип: четвертьоборотный электропривод.
  • Степень защиты корпуса: IP67.
  • Стандартный режим работы двигателя: S2, до 10 минут.
  • Рабочая температура стандартного исполнения: от −20 до +60 °C.

Электропривод применяется для управления запорной арматурой с поворотным движением штока, включая шаровые краны серии BV17.

Допустимый перепад давления

Комплектация крана с приводом рассчитана на максимальный перепад давления dP до 16 бар. При превышении указанного перепада подбор привода должен выполняться отдельно с учетом рабочего давления и требуемого крутящего момента.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Материал
Нержавеющие
Диаметр, (мм, дюйм)
32 (1 1/4)
Давление, бар
40
Максимальная рабочая температура t max, °C
200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год
Артикул
GC01P693256
Объём одной штуки, м³
0.00396
Рабочая температура, C°
От -20 до +60 °C
Вес (кг)
5.8
Длина (мм)
165
Ширина (мм)
120
Высота (мм)
200
