Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой СМАРТРИР, BV17, DN10, PN63, dP 16 бар, эл/привод QD1.1, 220В, сварной, нерж., GC01R749077
-30%

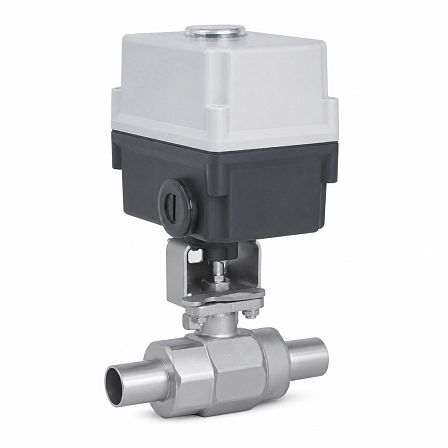

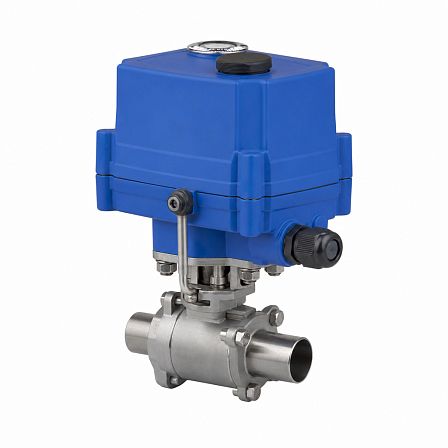

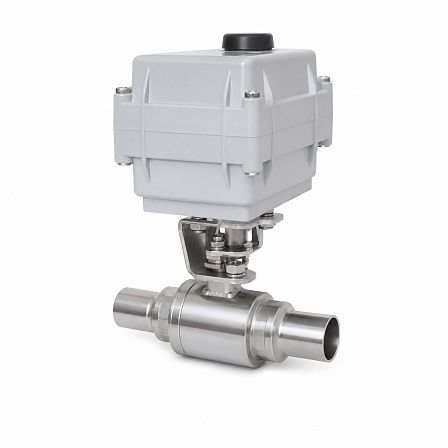

Кран шаровой СМАРТРИР, BV17, DN10, PN63, dP 16 бар, эл/привод QD1.1, 220В, сварной, нерж., GC01R749077
АРТ: GC01R749077
-30%

Кран шаровой СМАРТРИР, BV17, DN10, PN63, dP 16 бар, эл/привод QD1.1, 220В, сварной, нерж., GC01R749077

АРТ: GC01R749077
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Электропривод
СМАРТГИР
-30%
27 613.79 ₽
19 329.65 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой СМАРТГИР BV17 DN10 PN63 с электроприводом QD1.1 предназначен для автоматического перекрытия потока рабочей среды в трубопроводе. Исполнение — двухходовое, полнопроходное, трёхсоставное, с приварным присоединением, корпусом из нержавеющей стали и питанием электропривода 220 В; допустимый перепад давления dP — 16 бар.

Конструкция и назначение

Изделие относится к шаровым кранам серии BV17. Конструкция крана трёхсоставная: корпус образован отдельными частями, что позволяет выполнять обслуживание внутренних элементов после демонтажа участка арматуры. Полнопроходное исполнение соответствует условному проходу DN10 и не предусматривает уменьшения проходного сечения в зоне запорного органа.

Параметры трубопроводной части

  • Условный проход: DN10.
  • Номинальное давление: PN63, или 6,3 МПа.
  • Допустимый перепад давления: dP 16 бар.
  • Присоединение: сварка/сварка.
  • Исполнение: двухходовой шаровой кран.
  • Диаметр приварных патрубков для типоразмера DN10: 12 мм.
  • Коэффициент пропускной способности Kvs для DN10: 9,6 м³/ч.

Сварное исполнение предназначено для неразъёмного соединения с трубопроводом.

Материалы основных деталей

Корпус, патрубки и шар изготовлены из нержавеющей стали. Для кранов BV17 данного исполнения применяются нержавеющие стали 03Х17Н14М3 / CF8M для корпуса и патрубков, а также 03Х17Н14М3 / AISI 316 для шара. Седла шара выполнены из PTFE с добавлением 25 % графита. Материалы обеспечивают совместимость арматуры с рабочими средами, не вызывающими коррозионного разрушения деталей и уплотнений.

Электропривод

Кран укомплектован четвертьоборотным электроприводом СМАРТГИР QD1.1 с питанием 220 В. Привод предназначен для управления запорной арматурой с поворотом штока на 90°, включая шаровые краны серии BV. Управление выполняется электрическим приводом без ручного поворота рукоятки крана.

Монтаж

Перед приваркой патрубков к трубопроводу кран необходимо разобрать. После завершения сварочных работ патрубки соединяют с корпусом повторной сборкой. Такой порядок исключает воздействие сварочного нагрева на седла, уплотнения и внутренние детали крана.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Максимально допустимый перепад давления, Бар
DP 16 бар
Материал
Нержавеющие
Диаметр, (мм, дюйм)
10 (3/8)
Давление, бар
63
Максимальная рабочая температура t max, °C
200
Присоединение
Приварные
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
GC01R749077
Объём одной штуки, м³
0.00182
Вес (кг)
2.1
Длина (мм)
120
Ширина (мм)
95
Высота (мм)
160
