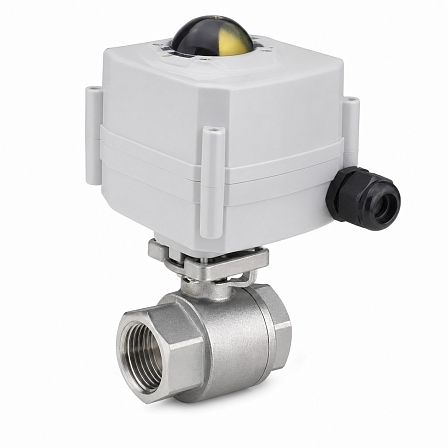

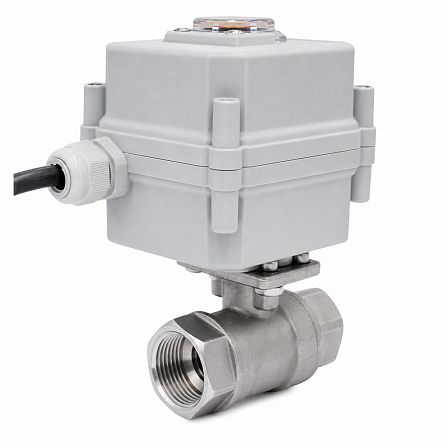

Кран шаровой СМАРТРИР, BV17, DN10, PN63, dP 16 бар, эл/привод QD1.1, 220В, муфтовый, нерж. ст., GC01Q730838
АРТ: GC01Q730838

Кран шаровой СМАРТРИР, BV17, DN10, PN63, dP 16 бар, эл/привод QD1.1, 220В, муфтовый, нерж. ст., GC01Q730838

АРТ: GC01Q730838
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Электропривод
-30%
27 196.78 ₽
19 037.75 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой СМАРТГИР BV17 DN10 PN63 с электроприводом QD1.1 предназначен для дистанционного перекрытия потока в трубопроводе. Исполнение: двухходовой полнопроходной кран из нержавеющей стали с муфтовым резьбовым присоединением, номинальным давлением PN63, допустимым перепадом давления dP 16 бар и электроприводом 220 В.

Конструкция и назначение

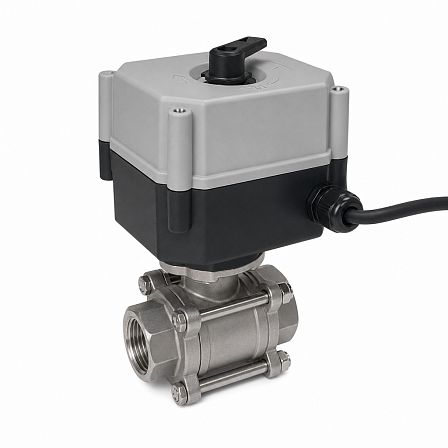

Изделие выполнено на базе шарового крана серии BV17 с трехсоставным корпусом. Полнопроходная конструкция сохраняет проходное сечение DN10 и обеспечивает коэффициент пропускной способности Kvs 9,6 м³/ч. Кран применяется как запорная арматура для автоматизированного управления потоком рабочей среды.

Присоединение к трубопроводу

Кран имеет муфтовое исполнение с внутренней трубной резьбой BSP по ГОСТ 6357-81. Номинальный диаметр DN10 соответствует условному проходу 10 мм. Длина корпуса крана в исполнении с ISO-фланцем под привод составляет 64 мм.

Давление и рабочая среда

Номинальное давление крана — PN63, или 6,3 МПа. Для данной комплектации указан допустимый перепад давления dP 16 бар. Арматура серии BV17 применяется в системах водоснабжения, пожаротушения, пароконденсатных системах, при транспортировке топлива, а также для слабых кислот и щелочей.

Материалы основных деталей

  • корпус и патрубки — нержавеющая сталь 03Х17Н14М3 (CF8M);
  • шар — нержавеющая сталь 03Х17Н14М3 (316);
  • шток — нержавеющая сталь 03Х17Н14М3 (316);
  • уплотнения штока — PTFE;
  • седловые уплотнения — PTFE с добавлением 25% графита;
  • крепежные элементы — нержавеющая сталь 08Х18Н10 (304).

Электропривод

На кран установлен четвертьоборотный электрический привод СМАРТГИР серии QD1, типоразмер QD1.1, с питанием 220 В переменного тока. Привод предназначен для автоматического поворота шара крана между положениями «открыто» и «закрыто». Для приводов QD1.1 предусмотрен ручной дублер в виде шестигранника.

Температурные параметры

Рабочий диапазон температур шарового крана серии BV17 — от −60 до +200 °C. Для электропривода QD1.1 с питанием 220 В рабочий диапазон окружающей температуры составляет от −20 до +70 °C. При подборе необходимо учитывать ограничения электропривода как части готового узла.

Основные характеристики

  • серия крана — BV17;
  • тип — шаровой, двухходовой, полнопроходной;
  • условный проход — DN10;
  • номинальное давление — PN63;
  • допустимый перепад давления — dP 16 бар;
  • присоединение — муфтовое, внутренняя резьба BSP;
  • материал корпуса — нержавеющая сталь;
  • электропривод — СМАРТГИР QD1.1;
  • напряжение питания привода — 220 В;
  • артикул — GC01Q730838.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Материал
Нержавеющие
Диаметр, (мм, дюйм)
10 (3/8)
Давление, бар
63
Максимальная рабочая температура t max, °C
220
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
GC01Q730838
Объём одной штуки, м³
0.00182
Вес (кг)
2.1
Длина (мм)
120
Ширина (мм)
95
Высота (мм)
160
